TUV- مصدقہ فوٹو وولٹک کیبل

Tianjin Beida، TUV-Certified Photovoltaic Cable کا ایک پیشہ ور صنعت کار اور سپلائر، کئی دہائیوں سے کیبل کی صنعت میں گہرا تعلق ہے۔ مکمل R&D اور پیداواری نظام اور سخت کوالٹی کنٹرول کے ساتھ، یہ فوٹو وولٹک پاور جنریشن سسٹمز کے لیے قابل اعتماد توانائی کی ترسیل کے حل فراہم کرتا ہے۔ اس کی فوٹو وولٹک کیبلز کو خاص طور پر عمارتوں کے اندر اور باہر فوٹو وولٹک ماڈیولز کو جوڑنے کے لیے ڈیزائن کیا گیا ہے، اور اعلی مکینیکل کارکردگی کے تقاضوں اور سخت موسمی حالات کے ساتھ پیچیدہ منظرناموں کے لیے بہتر موزوں ہیں، فوٹو وولٹک نظاموں کو موثر طریقے سے کام کرنے میں مدد کرنے کے لیے استحکام اور پائیداری میں توازن رکھتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Beida TUV- مصدقہ فوٹوولٹک کیبل بیرونی ماحولیاتی چیلنجوں پر قابو پاتی ہے۔ اعلی پاکیزگی والے ٹن پلیٹڈ آکسیجن سے پاک تانبے اور ایک خاص اسٹرینڈنگ عمل کو استعمال کرتے ہوئے، یہ کم مزاحمت اور بہترین لچک کا حامل ہے، جس سے پاور ٹرانسمیشن کی عدم استحکام اور موجودہ اتار چڑھاو کو مؤثر طریقے سے کم کیا جاتا ہے۔ موصلیت اور میان شعاع زدہ کراس لنکڈ پولیٹیٹرافلوروتھیلین (PTFE) سے بنے ہیں، جو بین الاقوامی معیارات جیسے کہ IEC 62930 اور EN 50618 کے مطابق ہیں۔ یہ -40 ℃ سے 120 ℃ تک درجہ حرارت کے انتہائی فرق کو برداشت کر سکتا ہے، جبکہ اعلی درجہ حرارت اور تیزابیت کو پہنچنے والے نقصان، اور تیزابیت کے خلاف سخت مزاحمت بھی ظاہر کرتا ہے۔ لیمپ ایجنگ ٹیسٹوں کے بعد، اس کی تناؤ کی طاقت برقرار رکھنے کی شرح معیارات پر پورا اترتی ہے، جو اسے صحراؤں، زیادہ اور کم وولٹیج والے علاقوں اور ساحلی علاقوں میں سخت آب و ہوا کی نگرانی کا مقابلہ کرنے کے قابل بناتی ہے۔

اعلی مکینیکل کارکردگی کے تقاضوں کو پورا کرنے کے لیے، کیبلز میں ڈبل پرت کی موصلیت اور حفاظتی ڈھانچے کا ڈیزائن نمایاں ہوتا ہے، کچھ ماڈل سٹیل ٹیپ آرمر سے لیس ہوتے ہیں۔ وہ دباؤ اور اثرات کے خلاف شاندار مزاحمت کا مظاہرہ کرتے ہیں، انہیں بچھانے کے مختلف طریقوں جیسے کہ براہ راست تدفین، اوور ہیڈ کی تنصیب، اور نالی کی تنصیب کے لیے موزوں بناتے ہیں، مؤثر طریقے سے تعمیراتی نقصان اور چوہا کے انفیکشن کو روکتے ہیں۔ تمام پروڈکٹس نے متعلقہ حفاظتی معیارات پر پورا اترتے ہوئے شعلہ مزاحمت کی جانچ پاس کی ہے۔ وہ کم دھواں اور ہالوجن سے پاک دہن پیدا کرتے ہیں، مؤثر طریقے سے آگ کے پھیلاؤ کو روکتے ہیں اور فوٹو وولٹک نظاموں کے لیے ایک مضبوط حفاظتی رکاوٹ فراہم کرتے ہیں۔

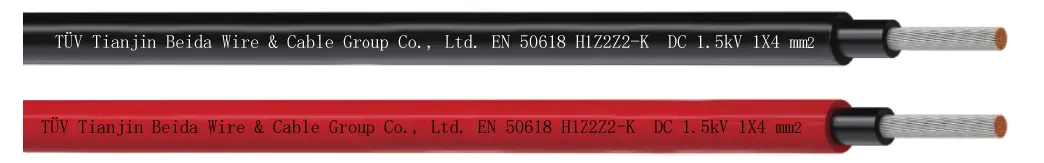

Tuv Certified Photovoltaic Cable

معیاری اور منظوری

● EN 50618 (H1Z2Z2-K) ;

● PV-1F 2PfG 1169/08.2007 کے مطابق

کیبل کی تعمیر

● کنڈکٹر: ڈن وی ڈی ای 0295 اور IEC 60228 کلاس 5 کے مطابق پھنسے ہوئے تانبے کا کنڈکٹر

● موصلیت: الیکٹران بیم کراس سے منسلک، ہالوجن فری اور شعلہ retardant کمپاؤنڈ، سیاہ

● میان: الیکٹران بیم کراس لنکڈ، LSZH اور شعلہ retardant کمپاؤنڈ، سیاہ اور سرخ۔

تکنیکی خصوصیات

● شرح شدہ وولٹیج Uo/U: 1/1 kV AC؛ 1.5/1.5 kV DC؛ زیادہ سے زیادہ اجازت شدہ DC وولٹیج: 1.8 kV DC (کنڈکٹر/ کنڈکٹر، نان ارتھڈ سسٹم، سرکٹ بوجھ کے نیچے نہیں ہے۔

● محیط درجہ حرارت:-40℃~+90℃

● کنڈکٹر پر زیادہ سے زیادہ درجہ حرارت: 120℃(20000h) IEC/EN 60216-1 کے مطابق، شارٹ سرکٹ کا درجہ حرارت:250℃/5 سیکنڈ

● تھرمل برداشت ٹیسٹ: EN60216-2 کے مطابق (درجہ حرارت انڈیکس + 120 ℃)

●نم گرمی کی مزاحمت: EN 50618 کے مطابق، 85% نمی کے ساتھ ٹیبل 2

●کم از کم موڑنے کا رداس: 4XOD (فکسڈ)، 5XOD (مڑنے والا)

● تناؤ کی طاقت اور موصلیت اور جیکٹ کی لمبائی: EN 50618 اور 2PfG 1169 کی ضروریات کو پورا کرتا ہے

● استعمال کی متوقع مدت: 25 سال

● اوولٹی:≤15%

● EN50265-2-1، IEC 60332-1 کے مطابق آگ کی کارکردگی، EN 61034-2 کے مطابق کم دھوئیں کا اخراج (روشنی کی ترسیل ≥60%)، EN 50525-1، Annex B کے مطابق ہیلوجن فری۔

EN 50267-2-2، IEC 60754-2 کے مطابق گیسوں کی کم corrosivity

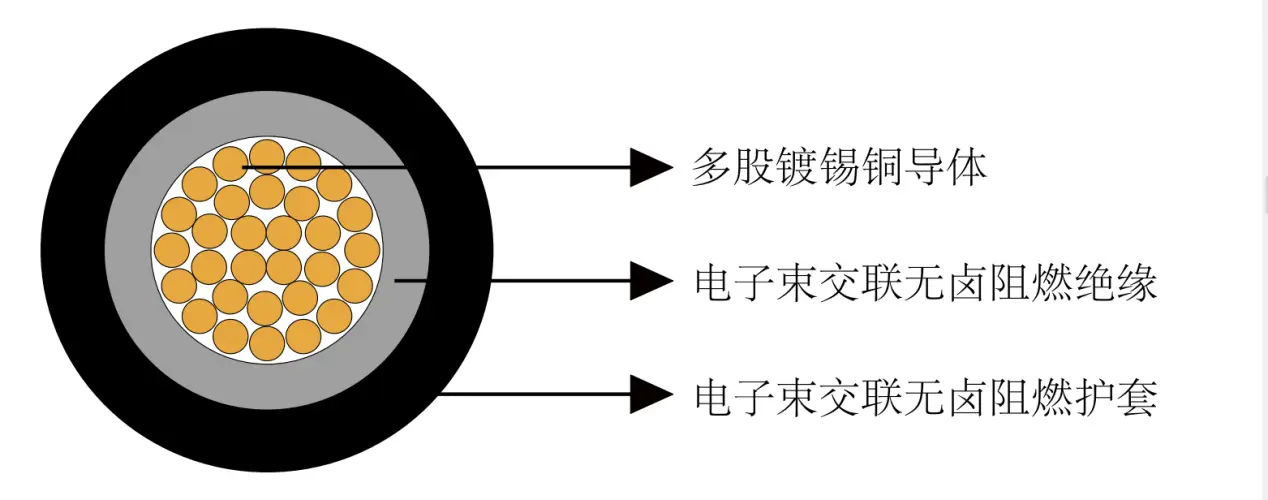

ساخت کی ڈرائنگ

Tuv Certified Photovoltaic Cable

کیبل پیرامیٹر

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
کور کی تعداد ایکس برائے نام کراس سیکشن	Stranding کی تعداد	برائے نام موصل قطر	برائے نام موصلیت کی موٹائی	برائے نام میان کی موٹائی	برائے نام مجموعی قطر	برائے نام وزن
نمبر X mm2	n/mm	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	کلوگرام/کلومیٹر
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
کور کی تعداد ایکس برائے نام کراس سیکشن	Stranding کی تعداد	برائے نام موصل قطر	برائے نام موصلیت کی موٹائی	برائے نام میان کی موٹائی	برائے نام مجموعی قطر	برائے نام وزن
n X ملی میٹر²	n/mm	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	کلوگرام/کلومیٹر
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

کنڈکٹر مزاحمت اور موجودہ لے جانے کی صلاحیت 20℃ پر

کراس سیکشن	20℃ پر زیادہ سے زیادہ موصل مزاحمت	20℃ پر زیادہ سے زیادہ موصلیت کی مزاحمت	90℃ پر زیادہ سے زیادہ موصلیت کی مزاحمت	موجودہ لے جانے کی صلاحیت
کراس سیکشن	20℃ پر زیادہ سے زیادہ موصل مزاحمت	20℃ پر زیادہ سے زیادہ موصلیت کی مزاحمت	90℃ پر زیادہ سے زیادہ موصلیت کی مزاحمت	سنگل کیبل ہوا میں مفت	سطحوں پر سنگل کیبل	سطحوں سے ملحق 2 بھری ہوئی کیبلز
mm2	Ω/کلومیٹر	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
