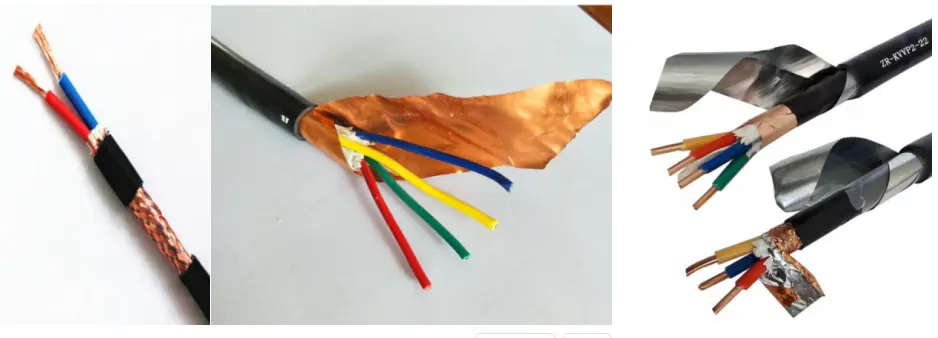

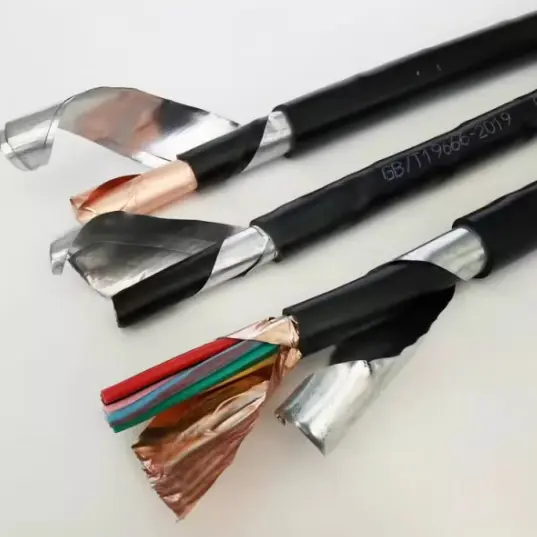

450/750V اسکرین کنٹرول کیبل

تیانجن بیڈا کیبل گروپ کی 450/750V اسکرین کنٹرول کیبل برقی مقناطیسی مداخلت کو مؤثر طریقے سے روکنے اور واضح سگنل کی ترسیل کو یقینی بنانے کے لیے تانبے کے ٹیپ یا تانبے کے تار کی لٹ والی شیلڈنگ تہہ کو اپناتی ہے۔ یہ اعلی برقی مقناطیسی مداخلت والے ماحول جیسے پاور پلانٹس اور پاور اسٹیشنوں کے لیے ایک مثالی انتخاب بناتا ہے۔ ایسے آلات کے لیے جن کے لیے انتہائی مستحکم سگنلز کی ضرورت ہوتی ہے، کیبلز مؤثر طریقے سے شور کی مداخلت کو کم کر سکتی ہیں اور نظام کی وشوسنییتا کو بہتر بنا سکتی ہیں۔ پیچیدہ پاور سسٹمز میں بھی، آلات کے محفوظ اور موثر آپریشن کو یقینی بنانے کے لیے درست سگنل ٹرانسمیشن کو برقرار رکھا جا سکتا ہے۔

450 V اور 750 V اسکرین کنٹرول کیبلز کے درمیان تعریف اور فرق

450V سکرین کنٹرول کیبل:

شرح شدہ وولٹیج: 450V (فیز وولٹیج)، یعنی پاور فریکوئنسی وولٹیج جسے کیبل ڈیزائن طویل عرصے تک برداشت کر سکتا ہے 450 V ہے۔

درخواست کے منظرنامے: کم وولٹیج کی تقسیم کے نظام میں کنٹرول سرکٹس کے لیے موزوں، جیسے آلات کا کنٹرول، سگنل ٹرانسمیشن، مانیٹرنگ سرکٹس، وغیرہ، جو انڈور فکسڈ بچھانے والے ماحول میں عام ہیں (جیسے کیبل خندقیں، پائپ لائنز)۔

عام ماڈل: جیسے کے وی وی پی (کاپر کور پیویسی موصل پیویسی شیتھڈ برائیڈڈ شیلڈ کنٹرول کیبل)، اس کی شیلڈنگ کوریج ≥85٪، برقی مقناطیسی مداخلت کو مؤثر طریقے سے دبا سکتی ہے۔

750V سکرین کنٹرول کیبل:

شرح شدہ وولٹیج: 750V (لائن وولٹیج)، یعنی پاور فریکوئنسی وولٹیج جسے کیبل ڈیزائن طویل عرصے تک برداشت کر سکتا ہے 750 V ہے۔

ایپلیکیشن کے منظرنامے: کنٹرول سرکٹس کے لیے موزوں جن میں زیادہ وولٹیج کی سطح کی ضرورت ہوتی ہے، جیسے صنعتی آٹومیشن کا سامان، پاور ٹرانسمیشن سسٹم میں کنٹرول لائنز، یا ایسے منظرنامے جن میں زیادہ وولٹیج کے استحکام کی ضرورت ہوتی ہے۔

عام ماڈل: کچھ خاص طور پر ڈیزائن کردہ اسکرین کنٹرول کیبلز کو 750V وولٹیج کی سطح کے ساتھ نشان زد کیا جا سکتا ہے، لیکن یہ واضح رہے کہ 750V زیادہ لائن وولٹیج کا معیار ہے، اور اصل پروڈکٹ کو 450/750V مجموعہ (جیسے 450V فیز وولٹیج لائن/7 وولٹیج 750V) کی شکل میں نشان زد کیا جا سکتا ہے۔

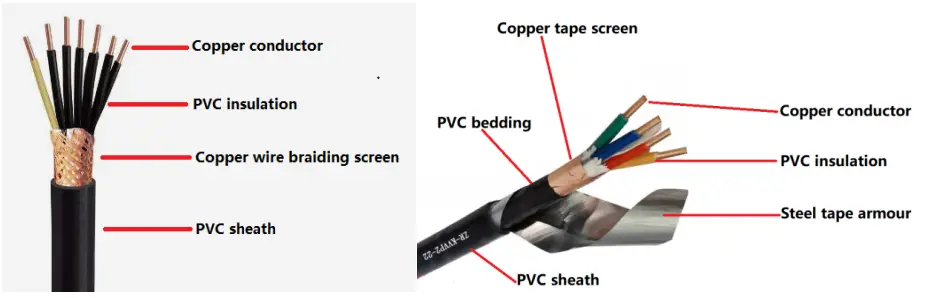

مصنوعات کی ساخت

شیلڈڈ کنٹرول کیبل کا ماڈل، نام اور اشارہ

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 450/750 V

ٹیسٹ وولٹیج: پاور فریکوئنسی ٹیسٹ وولٹیج 3 kV ہونا چاہیے، اور ٹیسٹ 5 منٹ تک بغیر کسی خرابی کے کیا جائے گا۔

کنڈکٹر کا زیادہ سے زیادہ آپریٹنگ درجہ حرارت: 70 ºC

شارٹ سرکٹ درجہ حرارت: +160 ºC

فلیم ریٹارڈنٹ کارکردگی: کسٹمر کی ضروریات کے مطابق، یہ بالترتیب بنڈل A، بنڈل B، بنڈل C کی ضروریات کو پورا کر سکتا ہے، اور ٹیسٹ کا طریقہ IEC 60332 یا GB/T 18380 کو پورا کرتا ہے۔

آگ کے خلاف مزاحمت: 750ºC شعلہ، 90 منٹ کے لئے دہن کی ضروریات کو پورا کر سکتے ہیں، کیبل شارٹ سرکٹ اور کھلے سرکٹ کے رجحان کو ظاہر نہیں کرتا، IEC 60331 یا GB/T 19216 کے مطابق ٹیسٹ کا طریقہ۔

مصنوعات کی خصوصیات کا موازنہ

پیکیجنگ اور ترسیل

پیکجنگ کی تفصیلات:

اس کا تعین آپ کی خریداری کی مقدار اور ضروریات سے ہوتا ہے۔ مذاکرات ہو سکتے ہیں۔

پورٹ: تیانجن پورٹ

ترسیل: سمندر کے ذریعے، ہوا کے ذریعے، ایکسپریس کے ذریعے۔
