XLPE موصل LSZH شیتھڈ غیر بکتر بند پاور کیبل

Tianjin Beida XLPE انسولیٹڈ LSZH شیتھڈ نان آرمرڈ پاور کیبلز کا چین کا مینوفیکچرر اور سپلائر ہے۔ یہ کیبلز جلتے وقت کوئی ہالوجن پیدا نہیں کرتیں اور بہت کم دھواں پیدا کرتی ہیں۔ آگ لگنے کی صورت میں، یہ نسبتاً طویل فرار کا وقت فراہم کرتا ہے، جو انہیں گنجان آباد علاقوں کے لیے موزوں بناتا ہے۔ اپنی شاندار حفاظت اور ماحولیاتی خصوصیات کے ساتھ، وہ عوامی عمارتوں، تجارتی احاطے اور دیگر گنجان آباد مقامات کے لیے ایک مثالی انتخاب بن گئے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

XLPE موصل LSZH شیتھڈ نان آرمرڈ پاور کیبلز ٹیانجن بیڈا کی طرف سے پیش کردہ اعلیٰ معیار کی مصنوعات ہیں، ہم ایک قابل اعتماد صنعت کار اور سپلائر ہیں۔ کیبلز کی یہ سیریز جسمانی کراس لنکنگ کے عمل کے ذریعے تیار ہونے والی XLPE موصلیت کا استعمال کرتی ہے، جو نہ صرف بہترین برقی خصوصیات (90℃ تک درجہ حرارت کی مزاحمت، PVC کیبلز سے 30% زیادہ اوپری آپریٹنگ درجہ حرارت کی حد کے ساتھ) رکھتی ہے، بلکہ شعلے کی بحالی اور ماحولیاتی دوستی کے ڈھانچے کے ذریعے دوہری کامیابی حاصل کرتی ہے۔ اس کی بیرونی میان ایک خاص طور پر تیار کردہ ہالوجن سے پاک، کم دھوئیں والے پولی اولفن مواد سے بنی ہے، جو دہن کے دوران سفید دھوئیں کی صرف ایک ٹریس مقدار پیدا کرتی ہے، اور اس کے دھوئیں کی کثافت اور روشنی کی ترسیل GB/T 17651 کے معیار کے اعلیٰ ترین درجے کی ضروریات کو پورا کرتی ہے، اس بات کو یقینی بناتی ہے کہ آگ کے رینج میں محفوظ منظر کے اندر موجود رہے۔

فی الحال، Beida کی کیبل سیریز نے ایک مکمل پروڈکٹ میٹرکس تشکیل دیا ہے، جس میں 0.6/1kV سے 26/35kV تک تمام وولٹیج لیولز اور 1.5mm² سے 1000mm² تک تمام کنڈکٹر کراس سیکشنز شامل ہیں۔ ان میں سے، WDZ-YJY قسم خشک اندرونی ماحول کے لیے موزوں ہے، جب کہ WDZ-YJY23 قسم میں مرطوب ماحول کے لیے ایک بہترین میان فارمولہ ہے، اور WDZ-YJY43 قسم، اپنے شامل کردہ طول بلد واٹر پروف پرت کے ڈیزائن کے ساتھ، زیر زمین پائپ کوریڈورز جیسے خصوصی حالات کی ضروریات کو پورا کر سکتی ہے۔

مصنوعات کی ساخت

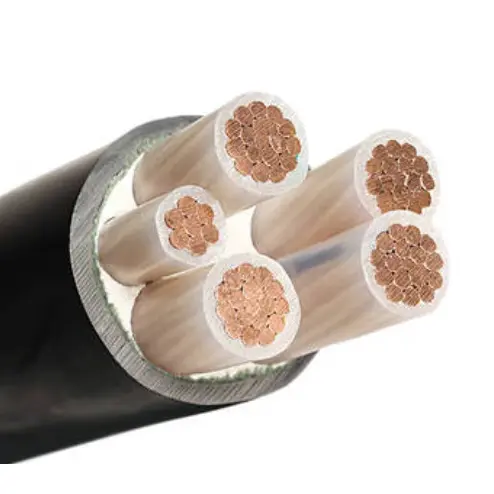

XLPE موصل LSZH شیتھڈ غیر بکتر بند پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت اور LSOH پولی اولفن شیتھ پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008، کراس سیکشن کے لیے رقبہ 6mm سے زیادہ نہیں ہے²، ایک ٹھوس گول

کنڈکٹر استعمال کیا جا سکتا ہے، کلاس 1 سے IEC 60228 اور GB/T 3956-2008۔

موصلیت: موصلیت کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

بنیادی رنگ: 1 کور: سرخ یا پیلا یا سبز یا نیلا یا سیاہ

2 کور: سرخ، نیلا یا سرخ، سیاہ

3 کور: پیلا، سبز، سرخ یا سرخ، پیلا، نیلا

4 کور: پیلا، سبز، سرخ، نیلا یا سرخ، پیلا، نیلا، سیاہ

5 کور: پیلا، سبز، سرخ، نیلا، سیاہ یا سرخ، پیلا، نیلا، سیاہ، سبز

اوپر 5 coes: سیاہ نمبر کے ساتھ سفید کور یا کلائنٹ کے ساتھ تکنیکی معاہدہ

بیرونی میان: میان کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant LSOH polyolefin بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

فائر ریزسٹنس کیبل: مائیکا ٹیپ کی دو پرت کنڈکٹر کے ارد گرد لگائی جائے گی۔

عمل کے بہاؤ کا خاکہ

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

پروڈکٹ کی درخواست

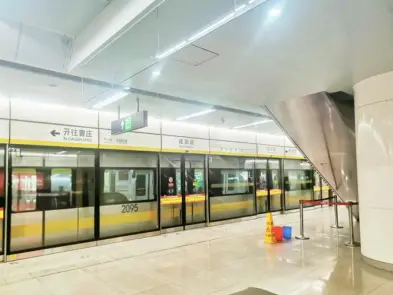

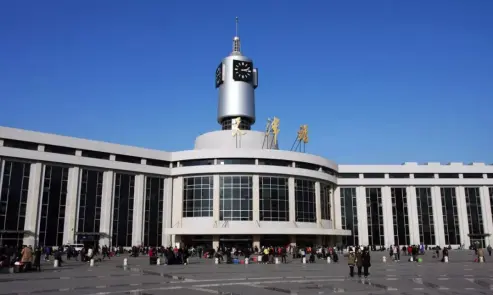

سب وے، انڈر گراؤنڈ ٹنل، سول ایئر ڈیفنس انجینئرنگ اور دیگر زیر زمین بند انجینئرنگ کے لیے اہم فیکٹریوں کی عمارتیں، کلیدی لیبارٹریز، ڈیٹا سینٹرز، کیمیکل پلانٹس، اونچی عمارتیں، ہسپتال، شاپنگ مال، اسکول، جمنازیم، سینما، ہائی اسپیڈ ریل اسٹیشن/ایئرپورٹ ویٹنگ رومز اور دیگر پرہجوم جگہوں کے لیے ہائی کورون کی ضرورت ہوتی ہے۔

عام پیویسی شیتھڈ کیبل کے ساتھ موازنہ

کردار	ہالوجن سے پاک کم دھواں والی کیبل	پیویسی کیبل
آگ کی حفاظت	جب جلایا جاتا ہے، تو یہ تھوڑا سا دھواں پیدا کرتا ہے، اور گیس غیر زہریلی اور غیر سنکنرن ہوتی ہے۔	جب جلایا جاتا ہے، تو یہ زہریلی اور سنکنار گیس (HCl) کی ایک بڑی مقدار اور سفید دھواں کی ایک بڑی مقدار پیدا کرتا ہے۔
ماحولیاتی کارکردگی	اس کی بہترین ماحولیاتی کارکردگی ہے اور اس میں دہن کے بعد ہالوجن نہیں ہوتا ہے۔	ماحول دوست نہیں۔
مکینیکل اور جسمانی خصوصیات	یہ پیویسی سے زیادہ سخت ہے، لیکن اس کی آنسو مزاحمت پیویسی کی طرح اچھی نہیں ہے۔	یہ نرم ہے، اچھی موڑنے کی خصوصیات ہے، اور اچھی آنسو مزاحمت ہے.
لاگت	زیادہ قیمت	کم قیمت

کارکردگی کا پیرامیٹر

پروڈکٹ کا ریٹیڈ وولٹیج 0.6/1 kV ہے۔ جانچ کے دوران، 3.5 kV تک کا ٹیسٹ وولٹیج لگایا گیا اور بغیر کسی خرابی کے 5 منٹ تک برقرار رکھا گیا، جس سے موصلیت کی قابل اعتماد کارکردگی کا مظاہرہ کیا گیا۔ کنڈکٹر کی مزاحمت کے بارے میں، 20℃ پر، اس کی کنڈکٹر مزاحمتی قدر IEC 60228 یا GB/T 3956 معیارات کی سختی سے تعمیل کرتی ہے، مستحکم برقی کارکردگی کو یقینی بناتی ہے۔

درجہ حرارت کی موافقت کے لحاظ سے، پروڈکٹ بہترین کارکردگی کا مظاہرہ کرتی ہے، جو کہ -5℃ سے +90℃ تک وسیع درجہ حرارت کی حد پر مستحکم طور پر کام کرتی ہے۔ شارٹ سرکٹ کے حالات میں بھی، یہ بغیر کسی نقصان کے +250 ℃ تک درجہ حرارت برداشت کر سکتا ہے۔ موڑنے کی کارکردگی کے بارے میں، پروڈکٹ بیرونی قطر سے 15 گنا کم سے کم موڑنے والے رداس اور بیرونی قطر سے 10 گنا کم سے کم جامد موڑنے والے رداس کی وضاحت کرتی ہے، جو تنصیب اور استعمال کے دوران لچک کو یقینی بناتی ہے۔

مزید برآں، XLPE انسولیٹڈ LSZH شیتھڈ نان آرمرڈ پاور کیبل شعلہ تابکاری اور آگ کے خلاف مزاحمت میں اعلیٰ معیارات پر پورا اترتی ہے۔ اس کا شعلہ ریٹارڈنسی IEC 60332 یا GB/T 19666 معیارات کے مطابق ہے، مؤثر طریقے سے آگ کے پھیلاؤ کو روکتا ہے۔ اس کی آگ کی مزاحمت IEC 60331 یا GB/T 19666 کے معیارات کی تعمیل کرتی ہے، اس بات کو یقینی بناتے ہوئے کہ یہ آگ جیسے انتہائی حالات میں بھی مخصوص فعالیت کو برقرار رکھتا ہے۔ اس کے ساتھ ہی، پروڈکٹ کی پی ایچ ویلیو اور چالکتا IEC 60754 اور GB/T 19666-2019 کے معیارات پر سختی سے عمل پیرا ہے، اس کی روشنی کی ترسیل IEC 61034 اور GB/T 19666-2019 کے معیارات کی تعمیل کرتی ہے، اور اس کا کل ہالوجن ایسڈ IEC 60754 اور GB/T 19666-2019 کے معیارات کے مطابق ہے 19666-2019 کے معیارات، جامع طور پر مصنوعات کی حفاظت کو یقینی بنانا اور ماحولیاتی دوستی.

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

قسم	CU/XLPE/PVC؛ AL/XLPE/PVC		CU/XLPE/PVC؛ AL/XLPE/PVC
کور کی تعداد	سنگل کور		ملٹی کور
کراس سیکشن کا علاقہ ,mm²	ہوا میں		ہوا میں
کراس سیکشن کا علاقہ ,mm²	کیو	ال	کیو	ال
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
