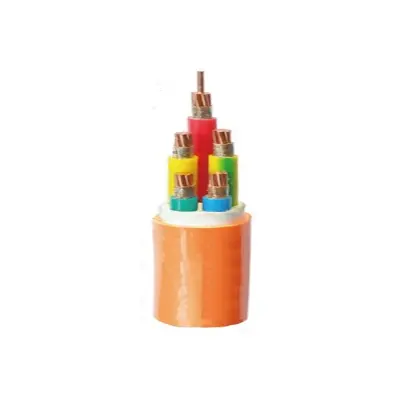

BBTRZ لچکدار فائر ریزسٹنٹ کیبلز کو سب سٹیشن (یا مین ڈسٹری بیوشن روم) سے فائر پروٹیکشن سسٹم تک، یا خصوصی اور کلاس I کے مقامات پر مین پاور سپلائی لائن کے طور پر استعمال کیا جاتا ہے۔ انہیں کلاس A کی آگ سے بچنے والی کیبلز کے طور پر یا 90°C کم دھوئیں، ہالوجن سے پاک شعلہ retardant کیبلز کے طویل مدتی استعمال کے متبادل کے طور پر استعمال کرنے کی ضرورت ہے۔ یہ کیبلز فکسڈ انسٹالیشن ایپلی کیشنز میں استعمال ہوتی ہیں۔

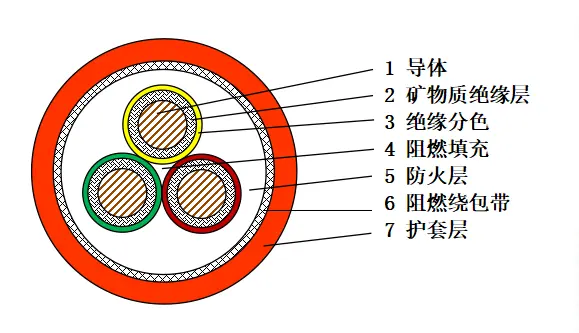

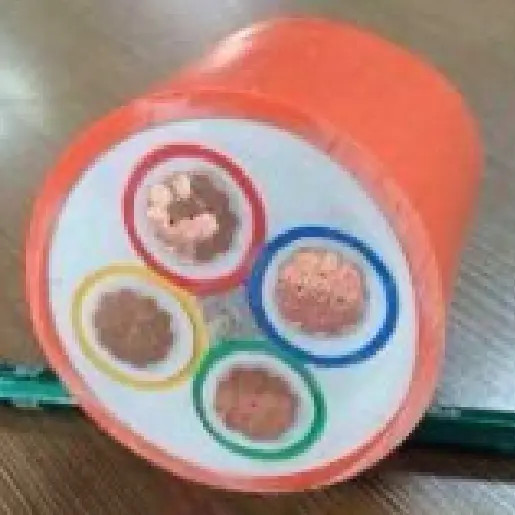

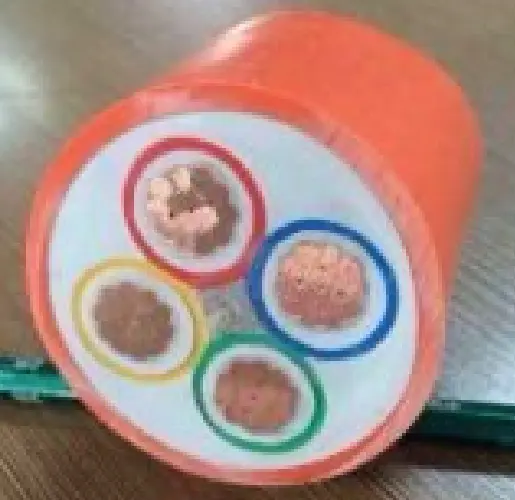

کیبل کی ساخت کا ڈیزائن پیچیدہ اور پیشہ ورانہ ہے۔ کنڈکٹر کا حصہ یا تو پہلی یا دوسری قسم کے annealed کاپر کنڈکٹر کا استعمال کرتا ہے، جو بہترین چالکتا اور لچک کا حامل ہے، مختلف منظرناموں کی پاور ٹرانسمیشن کی ضروریات کو پورا کرتا ہے۔
معدنی موصلیت کی تہہ لپیٹے ہوئے آگ سے بچنے والے ابرک ٹیپ کا استعمال کرتی ہے، جو کہ اپنی منفرد مادی خصوصیات کی وجہ سے، زیادہ درجہ حرارت یا شعلوں کی صورت میں آگ کے پھیلاؤ کو مؤثر طریقے سے روک سکتی ہے، جس سے کیبل کے لیے قابل اعتماد آگ سے تحفظ ملتا ہے۔
کلر کوڈڈ موصلیت کی تہہ مختلف طریقوں کے ساتھ کراس سے منسلک پولی تھیلین موصلیت کا مواد استعمال کرتی ہے۔ موصلیت کا رنگ شامل کیا جا سکتا ہے، یا رنگین ٹیپ، رنگین یارن وغیرہ استعمال کیے جا سکتے ہیں، کیبل کی تنصیب اور دیکھ بھال کے دوران سرکٹس کی فوری اور درست شناخت میں سہولت فراہم کرتے ہوئے
کیبل بھرنے کے عمل میں، شعلے کے پھیلاؤ کو دبانے کے لیے مرکز میں شعلہ retardant بھرنے والے مواد کا استعمال کیا جاتا ہے۔ دریں اثنا، ریپنگ ٹیپ کو بھرنے والے مواد کو باندھنے کے لیے استعمال کیا جا سکتا ہے تاکہ سخت بھرنے اور ساختی استحکام کو یقینی بنایا جا سکے۔
آگ سے بچنے والی پرت معدنیات اور ریپنگ ٹیپس پر مشتمل ہوتی ہے۔ سب سے پہلے، معدنی مواد کی ایک تہہ، جس میں آگ کی مزاحمت، آگ کی برداشت، اعلی درجہ حرارت کے خلاف مزاحمت، اور تھرمل موصلیت جیسے فوائد ہوتے ہیں، آگ کی رکاوٹ کی تعمیر کے لیے کیبلڈ کور پر نکالی جاتی ہے۔ بیرونی تہہ آگ سے بچنے والے اثر کو بڑھانے اور انتہائی ماحول میں کیبل کے محفوظ آپریشن کو یقینی بنانے کے لیے اس کے گرد لپٹی ہوئی ایک شعلہ retardant ٹیپ سے محفوظ ہے۔
میان ہالوجن سے پاک، کم دھواں، شعلہ retardant polyolefin شیٹنگ مواد سے بنا ہے، جو بہترین شعلہ retardant خصوصیات کو ظاہر کرتا ہے اور دہن کے دوران کوئی نقصان دہ دھواں پیدا نہیں کرتا، اس طرح اہلکاروں اور ماحول کو پہنچنے والے نقصان کو کم کرتا ہے۔ میان عام طور پر نارنجی یا ٹینگرین رنگ کی ہوتی ہے، جو آنکھوں کو پکڑنے والی اور پہچاننے میں آسان ہوتی ہے۔ مختلف استعمال کے منظرناموں کی ضروریات کو پورا کرنے کے لیے درخواست پر اس کا رنگ سیاہ بھی کیا جا سکتا ہے۔
اس BBTRZ لچکدار فائر ریزسٹنٹ کیبلز کا ریٹیڈ وولٹیج 0.6/1kV ہے۔ جانچ کے مرحلے کے دوران، 5 منٹ کے لیے 3.5kV کا ٹیسٹ وولٹیج لگایا گیا، اور کوئی خرابی نہیں ہوئی۔ کیبل کنڈکٹر کی طویل مدتی قابل اجازت آپریٹنگ درجہ حرارت کی حد 90 ℃ ہے۔ کیبل بچھاتے وقت، محیطی درجہ حرارت 0 ℃ سے کم نہیں ہونا چاہیے۔ کم از کم موڑنے کا رداس کیبل کے بیرونی قطر (12*OD) سے 12 گنا ہے۔ معدنی موصلیت کی پرت ابرک ٹیپ کی متعدد تہوں سے بنی ہے جس میں آگ سے بچنے والی خصوصیات ہیں۔
آگ کے خلاف مزاحمت کے لحاظ سے، یہ کیبل کارپوریٹ معیارات اور IEC 60331-1 دونوں کی ضروریات کو پورا کرتی ہے، جس کا دہن کا دورانیہ 180 منٹ تک ہے۔ 20ºC پر کنڈکٹر کی مزاحمت کے بارے میں، اسے GB/T 3956 اور IEC 60228 میں بیان کردہ ٹائپ 1 یا ٹائپ 2 اینیلڈ کاپر کنڈکٹرز کے لیے تصریحات پر عمل کرنا چاہیے۔
اس کے علاوہ، تیار شدہ کیبل کو GB/T 19216.21 کی دفعات کے مطابق ٹیسٹ کے طریقہ کار کے ساتھ آگ مزاحمتی ٹیسٹ سے گزرنا چاہیے۔ آگ لگنے کے لیے درجہ حرارت 950 ~ 1000 ℃ پر مقرر کیا گیا ہے، جس کا دورانیہ 180 منٹ ہے، اس کے بعد 15 منٹ کی ٹھنڈک کا دورانیہ۔ اس مدت کے دوران، کیبل کو شارٹ سرکٹ یا کھلے سرکٹس کی نمائش نہیں کرنی چاہیے۔
|
بنیادی شمار |
1 |
2، 3 |
4 |
5 |
3+1، 3+2 |
4+1 |
|
کراس سیکشن ملی میٹر2 |
25-630 |
1.5-300 |
1.5 سے 240 |
1.5 سے 185 |
4۔300 |
4۔240 |

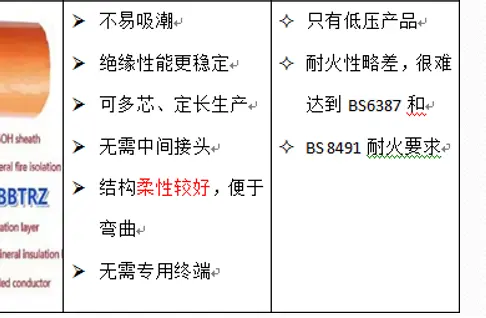

معدنی موصل کیبل BTTZ کے مقابلے میں لچکدار فائر ریزسٹنٹ کیبل BBTRZ کے فائدے اور نقصانات:
فوائد:
کیبل کی موصلیت نمی جذب کرنے کا شکار نہیں ہے اور اس میں مستحکم موصلیت کی کارکردگی ہے۔
کیبلز میں انٹرمیڈیٹ کنیکٹرز کی تعداد کو کم کرتے ہوئے، مقررہ لمبائی میں متعدد کور تیار کیے جا سکتے ہیں۔
ڈھانچہ لچکدار ہے، کیبل کو موڑنے میں سہولت فراہم کرتا ہے اور بچھانے کی دشواری کو کم کرتا ہے۔
کیبلز کو بغیر کسی وقفے کے استعمال کیا جا سکتا ہے، جس سے لوازمات کی قیمت کم ہوتی ہے۔
نقصانات: آگ کی مزاحمت قدرے کمتر ہے اور BS 8491 کی ضروریات کو پورا نہیں کر سکتی۔
زیادہ سے زیادہ آپریٹنگ درجہ حرارت 90 ℃ ہے، جو BTTZ کے 250 ℃ تک نہیں پہنچتا ہے۔
دہن کی کارکردگی کی اعلی ترین سطح کلاس B1 کی ضروریات کو پورا کر سکتی ہے، لیکن کلاس A کی ضروریات کو پورا نہیں کر سکتی۔

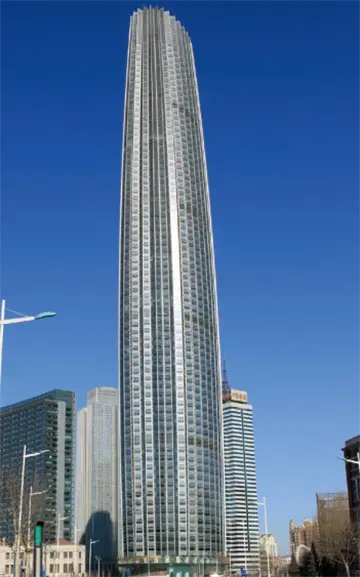

اونچی عمارت

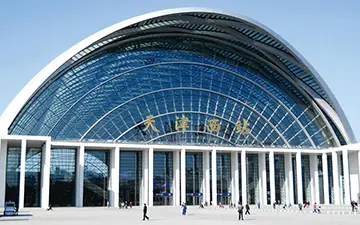

ریلوے سٹیشن
ہوائی اڈے کے ٹرمینل
تاریخی دلچسپی اور قدرتی خوبصورتی کے مقامات
پیکجنگ کی تفصیلات:
اس کا تعین آپ کی خریداری کی مقدار اور ضروریات سے ہوتا ہے۔ مذاکرات ہو سکتے ہیں۔
پورٹ: تیانجن پورٹ
ترسیل: سمندر کے ذریعے، ہوا کے ذریعے، ایکسپریس کے ذریعے۔
