RTTZ فائر ریٹارڈنٹ نالیدار کاپر کیبل

تیانجن بیڈا ایک RTTZ فائر ریٹارڈنٹ کوروگیٹڈ کاپر کیبل فراہم کرنے والا اور چین میں فیکٹری ہے۔ کیبلز تانبے کے پھنسے ہوئے کنڈکٹرز، مصنوعی ابرک ٹیپ کی موصلیت، اور نالیدار تانبے کی ٹیپ شیتھنگ پر مشتمل ہیں۔ یہ کیبلز مکمل طور پر غیر نامیاتی مواد پر مشتمل ہیں، جن کا آپریٹنگ درجہ حرارت 90°C ہے۔ وہ 950 ° C سے 1000 ° C تک کے شعلے کے حالات میں 3 گھنٹے تک بجلی کی فراہمی کو برقرار رکھ سکتے ہیں، بغیر شارٹ سرکٹ یا منقطع ہونے کا سامنا کیے بغیر۔ آگ لگنے کی صورت میں، یہ تاریں تقریباً کوئی دھواں یا زہریلی گیسیں پیدا نہیں کرتیں۔ اگر اضافی تحفظ کی ضرورت ہو تو، کیبل کی مکینیکل اور نمی مزاحم خصوصیات کو بڑھانے کے لیے تانبے کے شیٹ پر ہالوجن سے پاک، کم دھواں، غیر دھاتی میان لگایا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تیانجن بیڈا کو اپنے مینوفیکچرر اور سپلائر کے طور پر منتخب کریں، قابل اعتماد RTTZ فائر ریٹارڈنٹ کوروگیٹڈ کاپر کیبل حل منتخب کریں۔ ہم فیکٹری براہ راست قیمتیں پیش کر سکتے ہیں۔

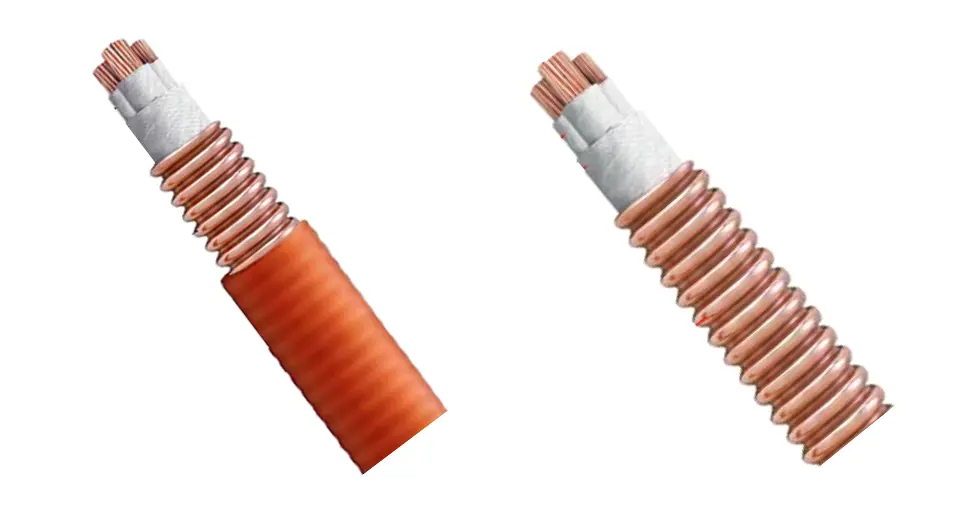

Rttz Fire Retardant Corrugated Copper Cable

درخواست کا دائرہ:

کیبل ماڈل	قابل اطلاق منظرنامے۔	درخواست کے منظرنامے۔
آر ٹی ٹی زیڈ	0.6/1kV اور اس سے کم کا درجہ بند وولٹیج، اعلیٰ آگ سے بچاؤ کی ضروریات والی جگہوں پر بجلی کی ترسیل اور تقسیم کے لیے موزوں ہے، خاص طور پر آگ بجھانے اور ہنگامی بجلی کی فراہمی کی لائنوں کے لیے	اونچی عمارتیں، ہسپتال، سب ویز، سرنگیں، ڈیٹا سینٹرز، شاپنگ مالز، نمائشی ہال، گیراج، تفریحی مقامات، کیمیائی صنعتیں، دھات کاری، اور دیگر اعلی درجہ حرارت/ آتش گیر اور دھماکہ خیز مقامات
WD-RTTYZ	RTTZ کی طرح، یہ بھی ضروری ہے کہ کم دھواں، ہالوجن سے پاک، اور شعلہ retardant کے تقاضوں کو پورا کرنے کے لیے عملے کی شدت سے بند جگہوں کے لیے	دھوئیں کے زہریلے اور روشنی کی ترسیل کے لیے سخت تقاضے والے علاقے، جیسے سب ویز، نیوکلیئر پاور پلانٹس، اسکول، اسپتال، کھانے کی فیکٹریاں، بلند و بالا رہائشی عمارتیں، اور بڑے کمپلیکس

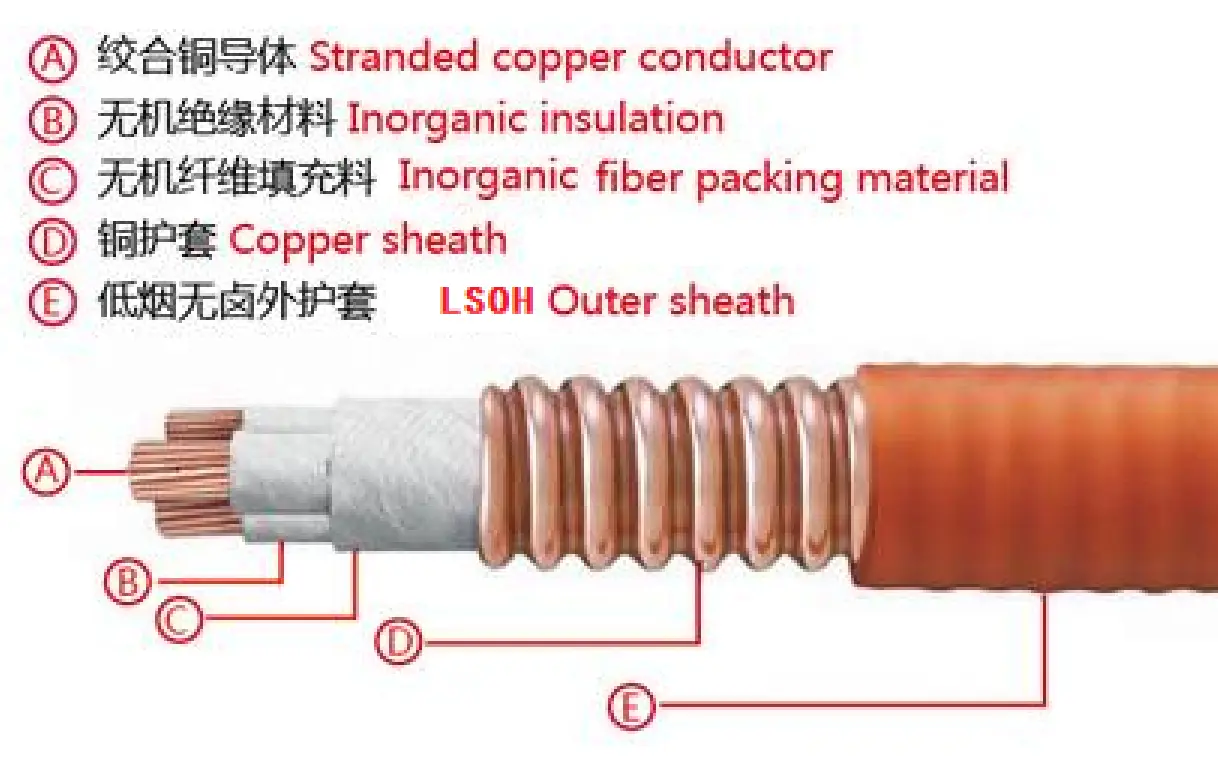

مصنوعات کی ساخت

کیبل کی تعمیر اور تکنیکی ضروریات

کنڈکٹر: پہلی یا دوسری قسم کے annealed تانبے کے کنڈکٹر کو اپنائیں.

معدنی موصلیت کی تہہ: یہ آگ سے بچنے والے ابرک ٹیپ یا اسی طرح کے افعال کے ساتھ دیگر معدنی موصلیت کے ٹیپوں کو لپیٹ کر بنائی جاتی ہے۔

کیبل اسمبلی اور حفاظتی تہہ: کیبل کورز ایسے مواد سے بھری ہوئی ہیں جن میں شعلہ ریٹارڈنٹ اور فائر پروف خصوصیات ہیں، اور حفاظتی تہہ مناسب شعلہ retardant اور آگ سے بچنے والی ٹیپ پر مشتمل ہے جس کے ارد گرد لپیٹا گیا ہے۔

تانبے کی دھات کی میان: یہ تانبے کی پٹی آرگن آرک ویلڈنگ ٹیکنالوجی اور نالیدار کا استعمال کرتے ہوئے تیار کی جاتی ہے۔

میان کی تہہ: یہ ہالوجن سے پاک، کم دھواں، شعلہ retardant polyolefin شیٹنگ مواد سے بنا ہے۔ عام طور پر، یہ نارنجی یا ٹینجرین ہے، لیکن ضروریات کے مطابق سیاہ منتخب کیا جا سکتا ہے.

ساختی خاکہ

Rttz Fire Retardant Corrugated Copper Cable

کارکردگی کا پیرامیٹر

RTTZ Fire-retardant Corrugated Copper Cable ریٹیڈ وولٹیج 0.6/1kV ہے۔ ٹیسٹ وولٹیج 3.5kV پر سیٹ کیا گیا ہے، اور وولٹیج کو 5 منٹ تک لگاتار لاگو کیا جاتا ہے اور اس عرصے کے دوران کسی خرابی کے بغیر۔ کیبل کنڈکٹر کا زیادہ سے زیادہ قابل اجازت طویل مدتی آپریٹنگ درجہ حرارت 90 ℃ ہے۔

کیبل بچھاتے وقت، محیطی درجہ حرارت 0 ℃ سے کم نہیں ہونا چاہیے۔ کم از کم موڑنے کا رداس کیبل کے بیرونی قطر کا 12 گنا ہے۔ معدنی موصلیت کی پرت کو آگ سے بچنے والے ابرک ٹیپ کی متعدد پرتوں کا استعمال کرتے ہوئے احتیاط سے تیار کیا گیا ہے۔

20ºC پر، کنڈکٹر کی مزاحمت کو GB/T 3956 اور IEC 60228 میں ٹائپ 1 یا ٹائپ 2 اینیلڈ کاپر کنڈکٹرز کے لیے مخصوص معیارات کی سختی سے تعمیل کرنی چاہیے۔ محیط درجہ حرارت پر، کیبل کی موصلیت کی مزاحمت 100 MΩ·km سے کم نہیں ہونی چاہیے۔

آگ کے خلاف مزاحمت کی جانچ کے لحاظ سے، یہ GB/T 34926 کی معیاری ضروریات کو پوری طرح پورا کرتا ہے۔ جانچ کا مخصوص طریقہ درج ذیل ہے:

سب سے پہلے، BS 6387 معیار کے مطابق C, W, Z ٹیسٹ کروائیں۔

دوم، ٹیسٹ BS 8491 کی دفعات کے مطابق کیا جائے گا۔

تیسرا، GB/T 19216.21 کے مطابق آگ کے خلاف مزاحمت کا ٹیسٹ کروائیں، جس میں درجہ حرارت 950~1000℃ پر کنٹرول ہو، آگ کی نمائش کا دورانیہ 180 منٹ، اور ٹھنڈک کا دورانیہ 15 منٹ ہو۔ اس مدت کے دوران، کیبل کو شارٹ سرکٹ یا کھلے سرکٹس کی نمائش نہیں کرنی چاہیے۔

مصنوعات کی نمائندگی کا طریقہ

پروڈکٹ کوڈ

ابرک ٹیپ معدنی موصل نالیدار تانبے کی شیٹڈ کیبل………R

Polyolefin بیرونی میان …………… Y

کاپر کنڈکٹر .................................. T

ہالوجن سے پاک اور کم دھواں ………………… WD (اختیاری)

تانبے کی چادر .................................. T

شعلہ retardant گریڈ A/B/C... ZA/B/C

مائیکا ٹیپ ................................................................................

شرح شدہ وولٹیج ………………0.6/1

کیبل کی وضاحتیں

بنیادی شمار	1	2	3	4	5	3+1، 3+2	4+1
کراس سیکشن ملی میٹر²	25-630	1.5-300	1.5 سے 240	1.5 سے 185	1.5 سے 150	4۔185	4-150

کیبلز کے لیے احتیاطی تدابیر

تنصیب

بچھانے کا طریقہ: اسے سرنگوں، کیبل خندقوں، ٹرے، گرتوں اور شافٹوں میں بچھایا جا سکتا ہے، جو بے نقاب اور چھپے ہوئے دونوں طرح کے بچھانے کی حمایت کرتا ہے۔ سنگل کور کیبلز کے لیے، ایڈی کرنٹ کے نقصان سے بچنے کے لیے فکسشن کے لیے مقناطیسی ترسیلی مواد (جیسے لوہے کے تار) کا استعمال ممنوع ہے۔

موڑنے اور اسپین: کارخانہ دار کی وضاحتوں کے مطابق موڑنے والے رداس کو کنٹرول کریں۔ افقی ہینگر اسپین کے لیے حوالہ: بیرونی قطر ≤20 ملی میٹر کے لیے، اسپین 400 ملی میٹر ہے۔ ان کے لیے> 20mm، دورانیہ 800mm ہے۔ عمودی سپورٹ اسپین کے لیے: بیرونی قطر ≤20mm کے لیے، اسپین 1500mm ہے۔ ان کے لیے> 20 ملی میٹر، دورانیہ 1000 ملی میٹر ہے۔

ان وائنڈنگ اور فکسیشن: کیبل کو موڑنے سے بچنے کے لیے کیبل ریل پر نشان زد سمت کے مطابق کھولیں۔ کیبل ٹرے کے اندر فکسیشن اسپین کے لیے مندرجہ بالا تقاضوں کا حوالہ دیں۔

ٹرمینل اور کنیکٹر

ٹرمینل فیبریکیشن: اینڈ کنڈکٹر سے تقریباً 300 ملی میٹر موصلیت کو ہٹا دیں، تار کی ناک کو کچلیں، اور تانبے کی میان اور کنڈکٹر کے ساتھ ساتھ کنڈکٹر کے درمیان موصلیت کی مزاحمت کو جانچنے کے لیے میگوہ میٹر کا استعمال کریں۔ اس بات کو یقینی بنانے کے بعد کہ موصلیت کی مزاحمت تسلی بخش ہے، سیل کرنے کے لیے گرمی سے سکڑنے والی آستین لگائیں۔

انٹرمیڈیٹ کنیکٹر: کیبل باڈی کے مطابق فائر ریزسٹنس ریٹنگ والے تیار کنیکٹر استعمال کرنے کو ترجیح دی جاتی ہے۔ سائٹ پر تنصیب کے دوران، فالٹ پوائنٹس کو کم کرنے کے لیے سگ ماہی اور موصلیت کو یقینی بنانا ضروری ہے۔

آپریشن اور دیکھ بھال

درجہ حرارت کنٹرول: عام آپریشن کے دوران، موصل کا درجہ حرارت 90 ℃ سے زیادہ نہیں ہونا چاہئے. جب کنڈکٹر چھونے کے قابل نہیں ہے اور آتش گیر مواد کے ساتھ رابطے میں نہیں آتا ہے، میان کا درجہ حرارت 105℃ تک بڑھایا جا سکتا ہے۔

موصلیت کی جانچ: موصلیت کی مزاحمت کو جانچنے کے لیے باقاعدگی سے میگر کا استعمال کریں تاکہ یہ یقینی بنایا جا سکے کہ نمی یا نقصان نہ ہو۔ حفاظت کو یقینی بنانے کے لیے تانبے کی میان کو قابل اعتماد طریقے سے گراؤنڈ کرنے کی ضرورت ہے۔

نقصان سے بچاؤ اور تحفظ: تیز چیزوں سے میان کو کھرچنے سے گریز کریں، اور میکانی نقصان کو روکنے کے لیے دیواروں/فرش کے سلیب سے گزرتے وقت حفاظتی آستینیں شامل کریں۔
