XLPE موصل PVC شیٹڈ STA پاور کیبل

اگر آپ قابل اعتماد XLPE انسولیٹڈ PVC شیتھڈ STA پاور کیبل بنانے والے اور سپلائر کو تلاش کر رہے ہیں، تو آپ Tianjin Beida کا انتخاب کر سکتے ہیں۔ یہ پروڈکٹ کم وولٹیج پاور ٹرانسمیشن کے لیے وسیع پیمانے پر استعمال ہونے والی اسٹیل ٹیپ بکتر بند پاور کیبل ہے جسے براہ راست زیر زمین دفن کیا جا سکتا ہے۔ مختلف امپیسٹی کے مطابق، عام کیبل کنڈکٹر کراس سیکشنل ایریا 2.5mm2 سے 500mm2 تک ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تیانجن بیڈا کیبل گروپ کی کیبل انڈسٹری میں 35 سال کی گہری کاشت پر بھروسہ کرتے ہوئے، ہم نے XLPE انسولیٹڈ PVC شیتھڈ STA پاور کیبل شروع کی، جسے کم وولٹیج پاور ٹرانسمیشن فیلڈ کی طاقت کہا جا سکتا ہے۔

چین کے معروف ٹریڈ مارک، آئی ایس او سسٹم سرٹیفیکیشن اور دیگر مستند قابلیت کے ساتھ ایک ہائی ٹیک انٹرپرائز کے طور پر، بیڈا گروپ کو بین الاقوامی جدید پیداوار اور جانچ کے آلات اور سالانہ فروخت کے حجم کے 3.1 فیصد کی R&D سرمایہ کاری سے تعاون حاصل ہے، تاکہ اس اسٹیل ٹیپ آرمرڈ کیبل کے بے مثال بنیادی فوائد ہوں۔

اس کا XLPE موصلیت کا مواد بہترین برقی کارکردگی اور حرارت کے خلاف مزاحمت کو یقینی بناتا ہے، اسٹیل ٹیپ آرمر ڈیزائن کے ساتھ پی وی سی میان، مضبوط نمی مزاحمت، سنکنرن مزاحمت، مکینیکل نقصان کے خلاف مزاحمت، بغیر کسی اضافی تحفظ کے براہ راست دفن کیا جاتا ہے، کم وولٹیج پاور ٹرانسمیشن کمپلیکس کو مکمل طور پر حل کرتا ہے، صارفین کو عالمی سطح پر نقصان پہنچانے کے لیے نقصان دہ ماحول فراہم کرتا ہے۔ مستحکم اور قابل اعتماد پاور ٹرانسمیشن حل.

عام کیبل کی اقسام ہیں YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPEST/XLPEST/

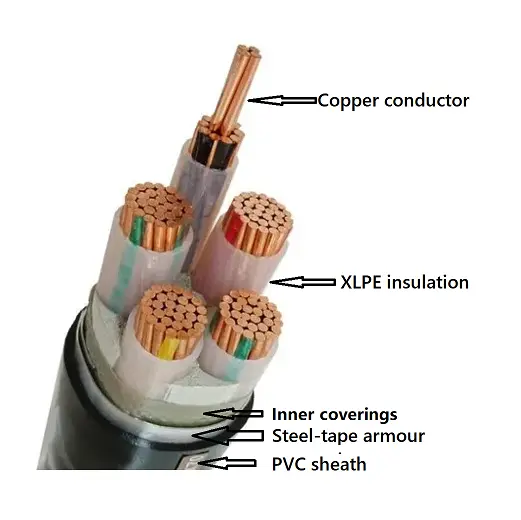

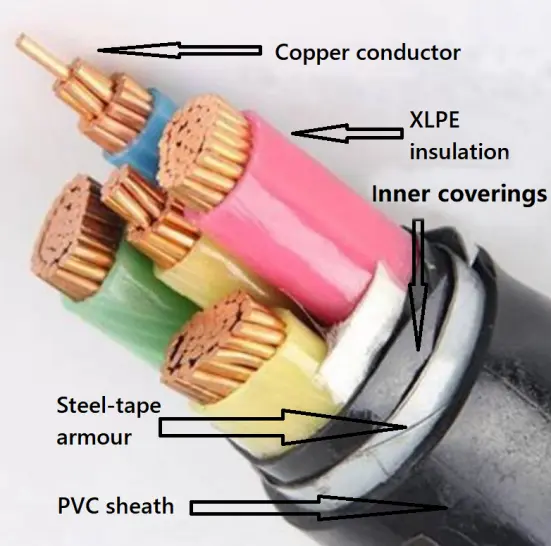

مصنوعات کی ساخت

Xlpe Insulated Pvc Sheathed Sta Power Cable

XLPE موصل PVC شیتھڈ STA پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل ٹیپ آرمر اور PVC میان پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008، کراس سیکشن کے لیے رقبہ 6mm سے زیادہ نہیں ہے²، ایک ٹھوس گول

کنڈکٹر استعمال کیا جا سکتا ہے، کلاس 1 سے IEC 60228 اور GB/T 3956-2008۔

موصلیت: موصلیت کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

بنیادی رنگ: 1 کور: سرخ یا پیلا یا سبز یا نیلا یا سیاہ

2 کور: سرخ، نیلا یا سرخ، سیاہ

3 کور: پیلا، سبز، سرخ یا سرخ، پیلا، نیلا

4 کور: پیلا، سبز، سرخ، نیلا یا سرخ، پیلا، نیلا، سیاہ

5 کور: پیلا، سبز، سرخ، نیلا، سیاہ یا سرخ، پیلا، نیلا، سیاہ، سبز

5 coes سے اوپر: سیاہ نمبر یا مختلف رنگ کے ربن کے ساتھ سفید کور

اندرونی غلاف: اندرونی غلاف کو باہر نکالا یا لپیٹ دیا جا سکتا ہے۔ مواد کیبل کے آپریٹنگ درجہ حرارت کے لیے موزوں اور موصل مواد کے ساتھ ہم آہنگ ہونا چاہیے۔

اسٹیل ٹیپ آرمر: ملٹی کور کیبلز میں، آرمر کو ڈبل اسٹیل ٹیپ کی تعمیل کرنے والے اندرونی ڈھکنے پر لگایا جائے گا۔ اے سی پر استعمال کے لیے سنگل کور کیبلز سسٹمز غیر مقناطیسی سٹیل ٹیپ پر مشتمل ہوں گے۔

بیرونی میان: میان کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant PVC بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

فائر ریزسٹنس کیبل: مائیکا ٹیپ کی دو پرت کنڈکٹر کے ارد گرد لگائی جائے گی۔

عمل کے بہاؤ کا خاکہ

Xlpe Insulated Pvc Sheathed Sta Power Cable

پروڈکٹ کی درخواست

کراس لنکڈ پولی تھیلین موصل پیویسی شیتھڈ اسٹیل ٹیپ بکتر بند پاور کیبل، کیونکہ اسٹیل ٹیپ پروٹیکشن والی یہ کیبل، ڈسٹری بیوشن نیٹ ورک یا پاور ٹرانسمیشن کے لیے صنعتی آلات کے لیے موزوں ہے۔ اسے براہ راست زیر زمین دفن کیا جا سکتا ہے، کیبل خندق یا پل میں نصب کیا جا سکتا ہے، کیبل ایک خاص دباؤ برداشت کر سکتی ہے، لیکن کشیدگی کو برداشت نہیں کر سکتی۔

مصنوعات کی تنصیب کے حالات:

کیبل کی تنصیب کا محیط درجہ حرارت PVC موصلیت یا PVC میان یا ہالوجن فری شعلہ retardant میان والی کیبلز کے لیے، تنصیب کے دوران محیط درجہ حرارت 0 ℃ سے کم نہیں ہونا چاہیے۔

کیبل کی تنصیب کے لیے کم از کم موڑنے کا رداس

پروجیکٹ	سنگل کور کیبل		ملٹی کور کیبل
پروجیکٹ	غیر مسلح	بکتر بند	غیر مسلح	بکتر بند
تنصیب کے وقت کیبل کا کم از کم موڑ رداس	20D	15D	15D	12D
کنکشن بکس اور ٹرمینیشنز کے قریب کیبلز کا کم از کم موڑنے والا رداس	15D	12D	12D	10D
نوٹ: D کیبل کا بیرونی قطر ہے۔

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 0.6/1 kV

ٹیسٹ وولٹیج: 5 منٹ کے لیے 3.5kV کوئی خرابی نہیں ہوئی۔

کام کرنے کا درجہ حرارت: -0ºC سے +90ºC

شارٹ سرکٹ درجہ حرارت: +250 ºC

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

شرح شدہ وولٹیج 0.6/1kV XLPE موصلیت پاور کیبل
ایمپیئرز میں کرنٹ لے جانے کی صلاحیت (A)
محیطی درجہ حرارت: ہوا میں: 40 ℃، زمین میں: 25 ℃
کنڈکٹر درجہ حرارت: 90 ℃
مٹی کی حرارتی مزاحمت کا گتانک: 1.0k·m/W
قسم	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
کور کی تعداد	سنگل کور				ملٹی کور
کراس سیکشن ایریا، ملی میٹر²	ہوا میں		زمین میں		ہوا میں		زمین میں
کراس سیکشن ایریا، ملی میٹر²	کیو	ال	کیو	ال	کیو	ال	کیو	ال
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
نوٹ: سنگل کور کیبلز کا آرمر غیر مقناطیسی مواد سے بنا ہے۔
