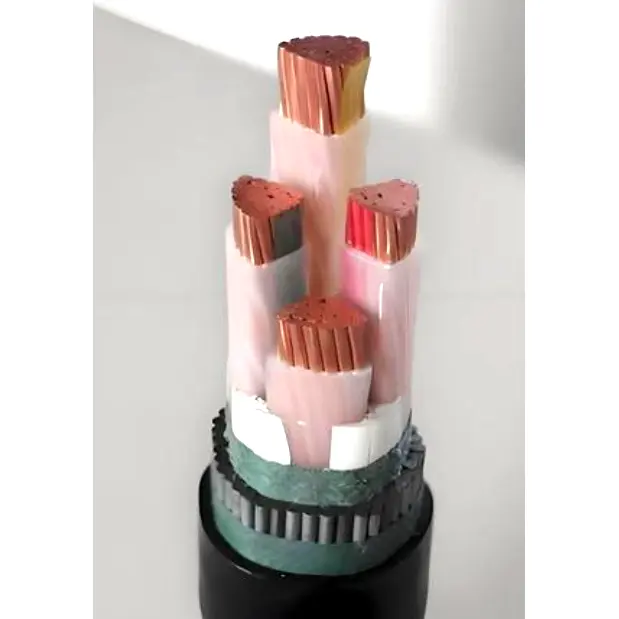

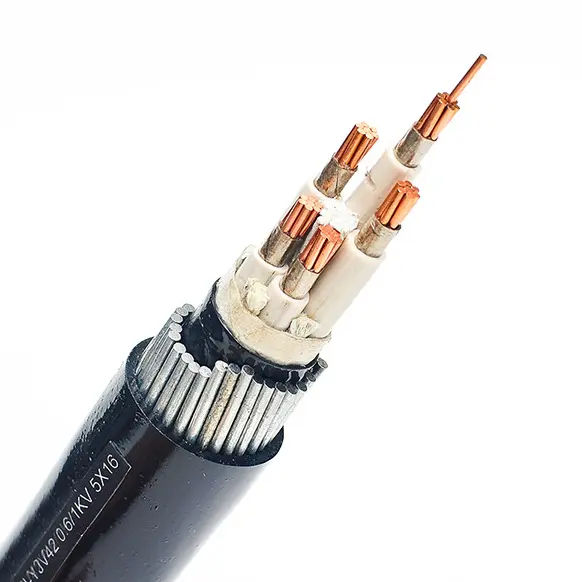

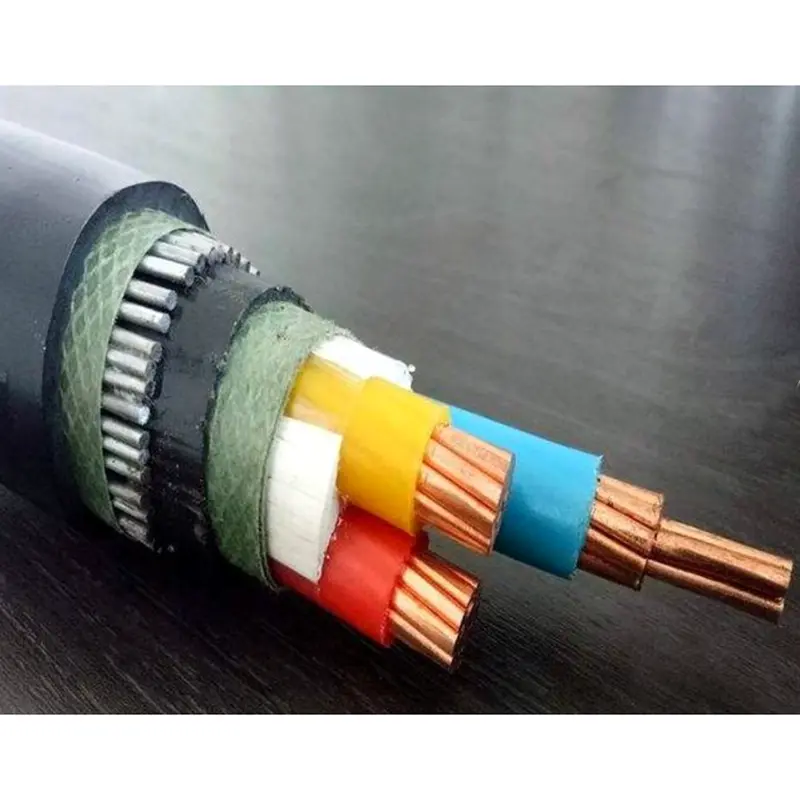

XLPE موصل PVC شیٹڈ SWA پاور کیبل

XLPE انسولیٹڈ PVC شیتھڈ SWA پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل وئیر آرمر اور PVC میان پر مشتمل ہے۔

عام کیبل کی قسمیں ہیں YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/XLPE/PVC/SWA/PVC, CU/MICAVPCV/MICPVCV

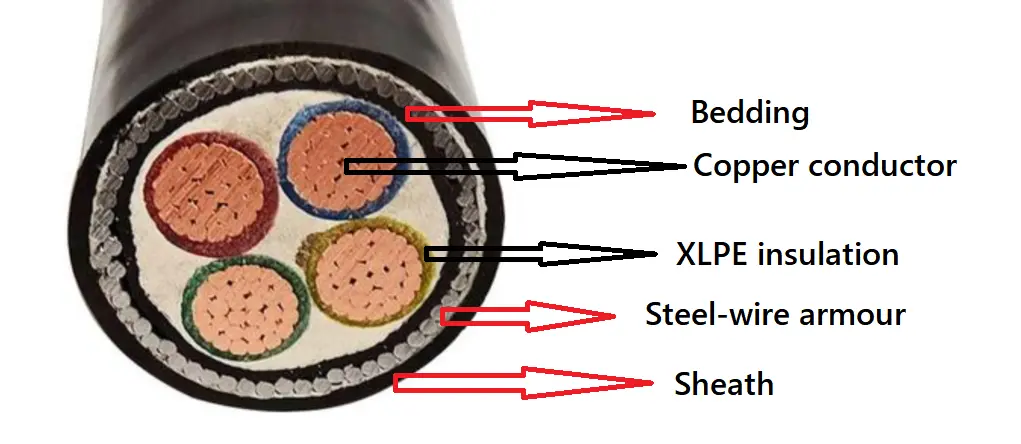

مصنوعات کی ساخت

XLPE انسولیٹڈ PVC شیتھڈ SWA پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل وئیر آرمر اور PVC میان پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008، کراس سیکشن کے لیے رقبہ 6mm سے زیادہ نہیں ہے²، ایک ٹھوس گول

کنڈکٹر استعمال کیا جا سکتا ہے، کلاس 1 سے IEC 60228 اور GB/T 3956-2008۔

موصلیت: موصلیت کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

بنیادی رنگ: 1 کور: سرخ یا پیلا یا سبز یا نیلا یا سیاہ

2 کور: سرخ، نیلا یا سرخ، سیاہ

3 کور: پیلا، سبز، سرخ یا سرخ، پیلا، نیلا

4 کور: پیلا، سبز، سرخ، نیلا یا سرخ، پیلا، نیلا، سیاہ

5 کور: پیلا، سبز، سرخ، نیلا، سیاہ یا سرخ، پیلا، نیلا، سیاہ، سبز

5 coes سے اوپر: سیاہ نمبر یا مختلف رنگ کے ربن کے ساتھ سفید کور

اندرونی غلاف: اندرونی غلاف کو باہر نکالا یا لپیٹ دیا جا سکتا ہے۔ مواد کیبل کے آپریٹنگ درجہ حرارت کے لیے موزوں اور موصل مواد کے ساتھ ہم آہنگ ہونا چاہیے۔

اسٹیل وائر آرمر: ملٹی کور کیبلز میں، آرمر کو فولادی تاروں کی تعمیل کرنے والے اندرونی ڈھکنے پر لگایا جائے گا۔ اے سی پر استعمال کے لیے سنگل کور کیبلز نظام غیر مقناطیسی سٹیل کی تاروں پر مشتمل ہوگا۔

بیرونی میان: میان کی موٹائی، مواد کی خاصیت IEC 60502 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant PVC بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

فائر ریزسٹنس کیبل: مائیکا ٹیپ کی دو پرت کنڈکٹر کے ارد گرد لگائی جائے گی۔

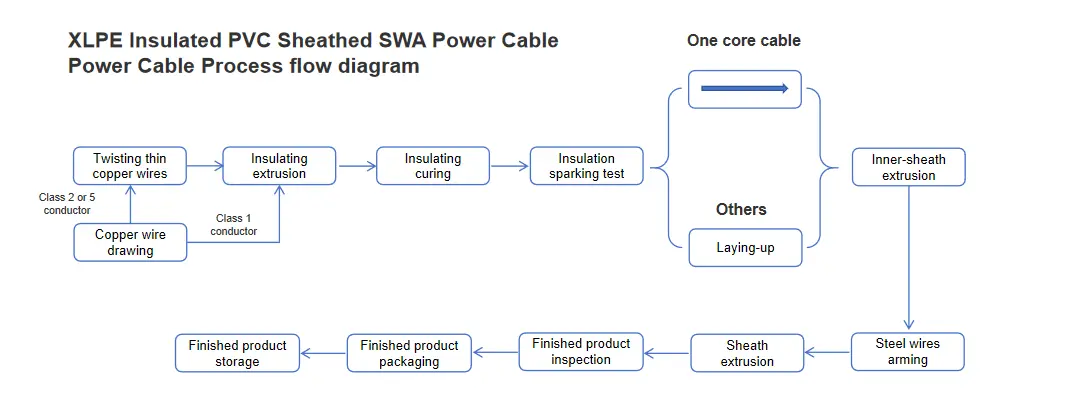

عمل کے بہاؤ کا خاکہ

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 0.6/1 kV

ٹیسٹ وولٹیج: 5 منٹ کے لیے 3.5kV کوئی خرابی نہیں ہوئی۔

کام کرنے کا درجہ حرارت: -5ºC سے +90ºC

شارٹ سرکٹ درجہ حرارت: +250 ºC

کم از کم موڑنے والا رداس: 15*OD؛

کم از کم جامد موڑنے والا رداس: 10*OD؛

کیبل ٹیسٹ:

1. کنڈکٹر DC مزاحمتی ٹیسٹ: 20ºC کنڈکٹر DC مزاحمت GB/T 3956-2008، IEC 60228 کی تعمیل کرے گی۔

2. AC وولٹیج ٹیسٹ: 3.5kV/5 منٹ، کوئی خرابی نہیں۔

نمونے کی جانچ:

1. کنڈکٹر ڈھانچے کا معائنہ: یہ GB/T 3956-2008، IEC 60228 کی تکنیکی ضروریات کی تعمیل کرے گا۔

2. موصلیت، استر، اسٹیل ٹیپ آرمر اور میان کے ڈھانچے کا سائز GB/T 12706.1-2020، IEC 60502.1 کے تقاضوں کے مطابق ہوگا۔

تھرمل لمبا ٹیسٹ:

نمونے لینے اور جانچ کے طریقہ کار GB/T 2951.21-2008، IEC 60811-2-1، باب 9 کی دفعات کے مطابق ہوں گے، اور نتائج GB/T 12706.1-2020، IEC 60502.1 کی دفعات کے مطابق ہوں گے۔

ٹیسٹ کی قسم:

موصلیت اور میان کا مکینیکل اور جسمانی کارکردگی ٹیسٹ GB/T 12706.1-2020 اور IEC 60502.1 کے تقاضوں کی تعمیل کرے گا۔

برقی کارکردگی GB/T 12706.1-2020، IEC 60502.1 کے مطابق ہوگی۔

سنگل کیبل برننگ ٹیسٹ GB/T 19666-2019، IEC 60332 کی تعمیل کرے گا۔

کیبل کا بنڈل فلیم ریٹارڈنٹ ٹیسٹ GB/T 19666-2019، IEC 60332 کی ضروریات کو پورا کرتا ہے۔

کیبلز کا آگ مزاحمتی ٹیسٹ GB/T 19666-2019 اور IEC 60331 کے تقاضوں کی تعمیل کرے گا۔

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

پیکیجنگ اور ترسیل

پیکجنگ کی تفصیلات:

اس کا تعین آپ کی خریداری کی مقدار اور ضروریات سے ہوتا ہے۔ مذاکرات ہو سکتے ہیں۔

پورٹ: تیانجن پورٹ

ترسیل: سمندر کے ذریعے، ہوا کے ذریعے، ایکسپریس کے ذریعے۔
