BS 5467 پاور کیبل

تیانجن بیڈا فیکٹری سے BS 5467 پاور کیبل خریدیں، ہم فیکٹری براہ راست قیمتیں پیش کر سکتے ہیں۔ اس قسم کی کیبل برطانوی معیارات کے مطابق ہے اور اسے بجلی کی فراہمی اور کنٹرول لائنوں کے لیے استعمال کیا جا سکتا ہے۔ یہ اسٹیل وائر آرمر کے ذریعے محفوظ ہے اور یہ مخصوص تناؤ اور دبانے والی قوتوں کا مقابلہ کر سکتا ہے۔ اسے عمارتوں کے اندر استعمال کیا جا سکتا ہے یا براہ راست زیر زمین دفن کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ BS 5467 معیاری پاور کیبل اچھی طرح سے ڈیزائن اور مکمل طور پر فعال ہے، جو بجلی کی فراہمی اور کنٹرول لائنوں دونوں کے لیے موزوں ہے، جو مختلف صنعتی اور سول ایپلی کیشنز کے لیے ایک مستحکم اور قابل اعتماد پاور ٹرانسمیشن حل فراہم کرتی ہے۔ اس کا منفرد سٹیل وائر آرمر ایک بڑی خاص بات ہے۔ یہ ڈیزائن نہ صرف کیبل کی مکینیکل طاقت کو بڑھاتا ہے، اسے تناؤ اور دبانے والی قوتوں کا مقابلہ کرنے اور بیرونی جسمانی نقصان کو مؤثر طریقے سے مزاحمت کرنے کے قابل بناتا ہے، بلکہ اس کی پائیداری اور سروس لائف کو بھی نمایاں طور پر بہتر بناتا ہے، سخت ماحول میں بھی مستحکم آپریشن کو برقرار رکھتا ہے۔

تیانجن بیڈا کی BS 5467 پاور کیبل بھی بہترین ماحولیاتی موافقت کا حامل ہے۔ خواہ اونچی عمارتوں میں اندرونی وائرنگ کے لیے ہو یا پیچیدہ زیر زمین پراجیکٹس، یہ کیبل یہ سب آسانی سے سنبھال لیتی ہے۔ عمارتوں کے اندر، یہ بغیر کسی رکاوٹ کے مختلف سجاوٹ کے انداز میں ضم ہو جاتا ہے، جو جمالیات اور عملییت دونوں پیش کرتا ہے۔ جب کہ زیر زمین دفن کیا جاتا ہے، اس کی اعلیٰ سنکنرن اور پانی کی مزاحمت اس بات کو یقینی بناتی ہے کہ طویل مدتی تدفین کے دوران کیبل ماحولیاتی عوامل سے متاثر نہ ہو، مسلسل اور مستحکم بجلی کی ترسیل فراہم کرتی ہے۔

مصنوعات کی ساخت

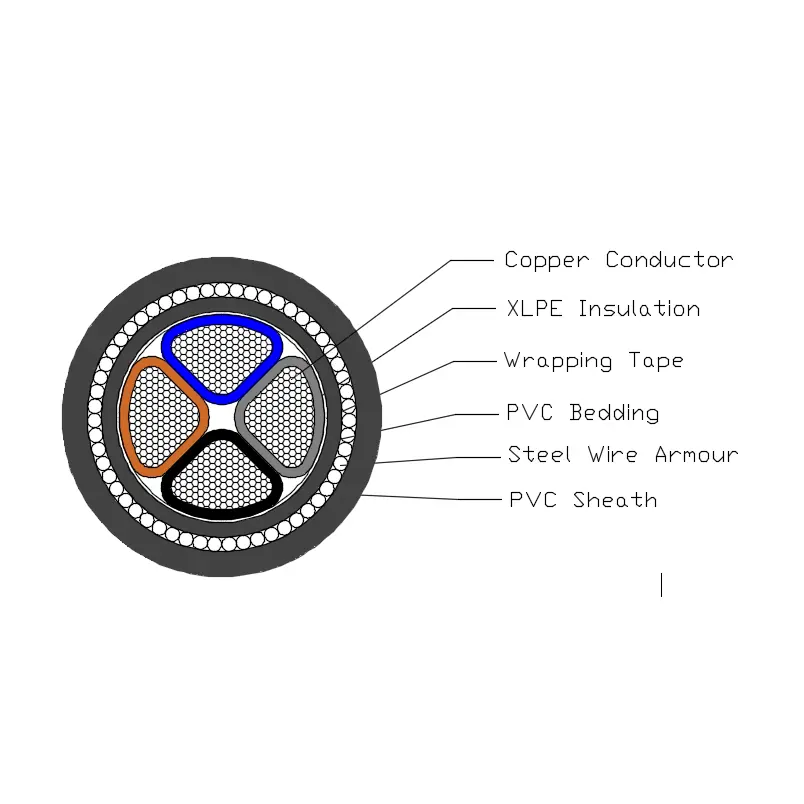

Bs 5467 Power Cable

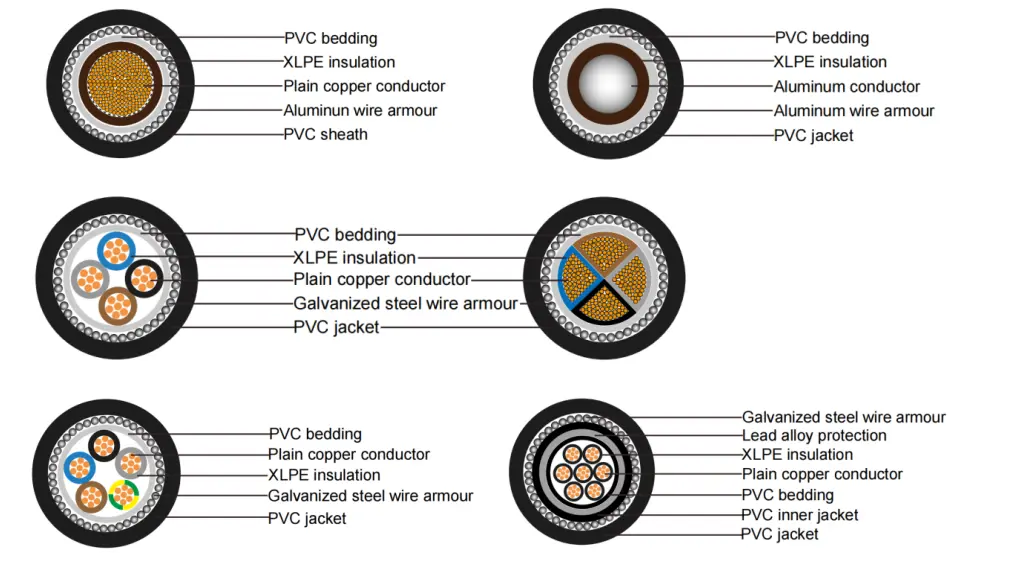

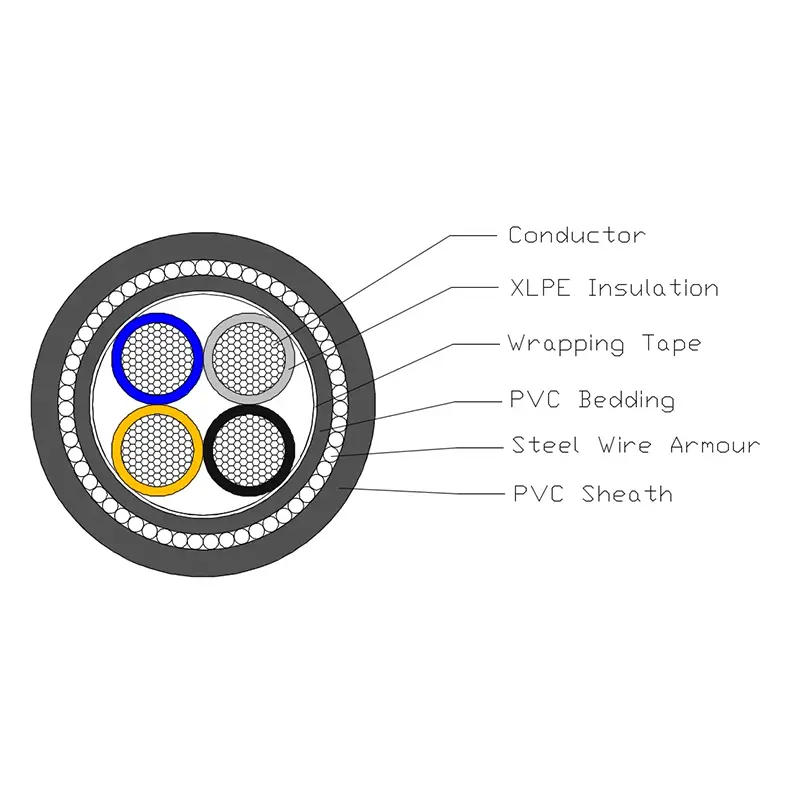

XLPE انسولیٹڈ PVC شیتھڈ SWA پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC بیڈنگ، اسٹیل وئیر آرمر اور PVC میان پر مشتمل ہے۔

کنڈکٹر: ٹھوس کاپر یا ایلومینیم کنڈکٹر، سرکلر یا شکل والا، کلاس 2 سے BS EN 60228۔

موصلیت: BS 7655-1.3 کے مطابق XLPE قسم GP8

بنیادی رنگ: 1 کور: پیدا ہوا یا نیلا۔

2 کور: پیدا ہوا، نیلا

3 کور: پیدا ہوا، سیاہ، گرے

4 کور: نیلا، پیدا ہوا، سیاہ، گرے

5 کور: سبز/پیلا، نیلا، پیدا ہوا، سیاہ، گرے

5 coes سے اوپر: سیاہ نمبر کے ساتھ سفید کور

بستر: بستر کیبل کے آپریٹنگ درجہ حرارت کے مطابق پولیمرک مواد کو باہر نکالا جانا چاہئے۔

اسٹیل وائر آرمر: سنگل کور کیبل: ایلومینیم وائر آرمر

ملٹی کور کیبل: اسٹیل وائر آرمر

بیرونی میان: BS 7655-4.2 میں بیان کردہ قسم 9 کے مطابق میان کو PVC مواد سے نکالا جائے گا۔

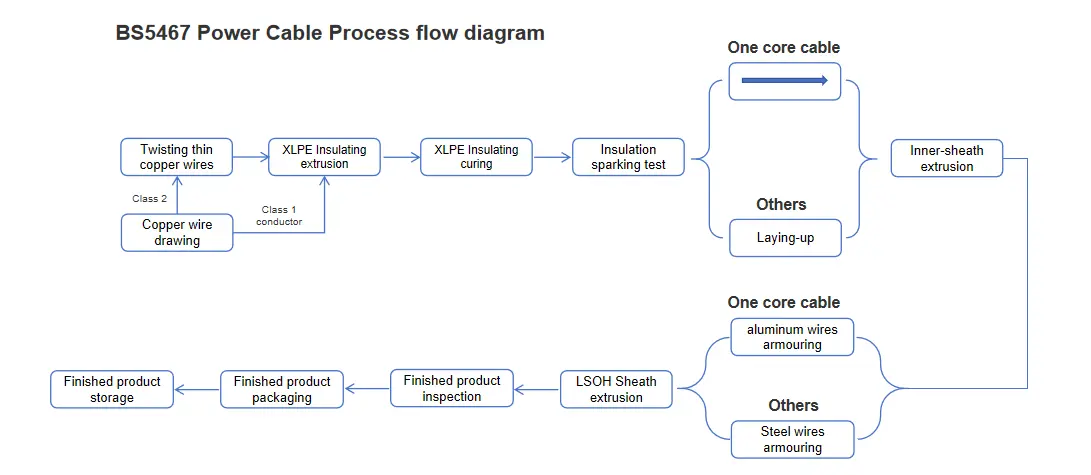

عمل کے بہاؤ کا خاکہ

Bs 5467 Power Cable

کارکردگی کا پیرامیٹر

BS 5467 پاور کیبل میں واضح طور پر برقی اور جسمانی کارکردگی کے پیرامیٹرز ہیں۔ اس کا ریٹیڈ وولٹیج دو سطحوں پر سیٹ کیا گیا ہے: 600kV اور 1000kV، مختلف حالات میں وولٹیج کی ضروریات کو پورا کرتا ہے۔ الیکٹریکل سیفٹی ٹیسٹنگ میں، پروڈکٹ نے بغیر کسی خرابی کے 5 منٹ تک 3.5kV ٹیسٹ وولٹیج کو برداشت کیا، جو کہ اس کی برقی موصلیت کی کارکردگی کی بھروسے کا مظاہرہ کرتا ہے۔ درجہ حرارت کی موافقت کے حوالے سے، اس پروڈکٹ میں آپریٹنگ درجہ حرارت کی وسیع رینج ہے اور یہ 0 ℃ سے +90 ℃ تک ماحول میں مستحکم طور پر کام کر سکتی ہے۔ اس دوران، اس کا شارٹ سرکٹ درجہ حرارت +250 ℃ تک پہنچ سکتا ہے، جو اعلی درجہ حرارت کی بہترین مزاحمت کا مظاہرہ کرتا ہے۔ مزید برآں، اس پروڈکٹ میں شاندار لچک ہے، جس کا کم از کم موڑنے والا رداس اس کے بیرونی قطر سے 12 گنا زیادہ ہے، جو مختلف پیچیدہ ماحول میں تنصیب اور وائرنگ کی سہولت فراہم کرتا ہے۔ شعلہ ریٹارڈنسی کے لحاظ سے، یہ پروڈکٹ BS EN 60332-1-2 شعلہ retardant درجہ بندی کے معیار پر پورا اترتا ہے، مؤثر طریقے سے آگ کے خطرے کو کم کرتا ہے۔

کیبل ٹیسٹ

روٹین کیبل ٹیسٹ

کنڈکٹر DC مزاحمتی ٹیسٹ: 20ºC پر کنڈکٹر DC مزاحمتی ٹیسٹ کروائیں۔ ناپے گئے کنڈکٹر DC مزاحمتی قدر کو BS EN 60228 معیار کے سیکشن 2 کے متعلقہ تقاضوں کی سختی سے تعمیل کرنی چاہیے۔

الیکٹریکل کیبل وولٹیج ٹیسٹ: 5 منٹ کے لیے کیبل پر 3500V کا وولٹیج لگائیں۔ اس عمل کے دوران، کیبل کو کسی خرابی کا سامنا نہیں کرنا چاہئے۔

نمونے لینے کے ٹیسٹ

کنڈکٹر کی ساخت کا معائنہ: کنڈکٹر کا ڈھانچہ BS EN 60228 میں بیان کردہ تکنیکی تقاضوں کی مکمل تعمیل کرتا ہے۔

جہتی معائنہ: کیبل کی موصلیت کے طول و عرض، اندرونی استر، تار کے آرمر، اور میان سبھی کو BS 5467 کے جدول 3 میں مخصوص تقاضوں کو پورا کرنا چاہیے۔

سنگل کیبل برننگ ٹیسٹ: سنگل کیبل برننگ ٹیسٹ کے نتائج کو BS EN 60332-1-2 کے تقاضوں کے مطابق ہونا چاہیے۔

ٹائپ ٹیسٹنگ

موصلیت کی کارکردگی: کیبل کی موصلیت کی کارکردگی BS 7655-1-3 میں بیان کردہ ضروریات کو پورا کرے گی۔

اندرونی لائنر کی کارکردگی: اندرونی لائنر کی کارکردگی BS 5467 کی شق 9.2 کے متعلقہ تقاضوں کی تعمیل کرے گی۔

میان کی کارکردگی: میان کی کارکردگی BS 7655-4-2 میں بیان کردہ ضروریات کو پورا کرے گی۔

مطابقت کی جانچ: مطابقت کی جانچ کے نتائج BS 5467 کے ضمیمہ C کے تقاضوں کے مطابق ہوں گے۔

موصلیت سکڑنے کا ٹیسٹ: موصلیت سکڑنے کا ٹیسٹ BS 5467 کی شق 18.3 کے تقاضوں کی تعمیل کرے گا، اور ٹیسٹ کا طریقہ BS EN 60811-502 کے مطابق کیا جائے گا۔

میان سکڑنے کا ٹیسٹ: میان سکڑنے کا ٹیسٹ BS 5467 کی شق 18.6 کے تقاضوں کی تعمیل کرے گا۔

شیتھ ٹیئر ریزسٹنس ٹیسٹ: شیتھ ٹیئر ریزسٹنس ٹیسٹ BS 5467 کے Annex D کی ضروریات کو پورا کرے گا۔

ساخت کا سائز

کنڈکٹر اور آرمر کی زیادہ سے زیادہ مزاحمت
20 ℃ پر سنگل کور کیبل کے لیے
قسم	20 ℃ پر زیادہ سے زیادہ مزاحمت
کنڈکٹر کا برائے نام کراس سیکشن ایریا	موصل		ایلومینیم وائر آرمر
کنڈکٹر کا برائے نام کراس سیکشن ایریا	تانبا	ایلومینیم	پھنسے ہوئے تانبے کے کنڈکٹر کے ساتھ کیبلز	پھنسے ہوئے ایلومینیم کنڈکٹر کے ساتھ کیبلز
ملی میٹر²	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

کنڈکٹر اور آرمر کی زیادہ سے زیادہ مزاحمت
20 ℃ پر 2 سے 5 کور تک کیبل کے لیے
قسم	20 ℃ پر زیادہ سے زیادہ مزاحمت
کنڈکٹر کا برائے نام کراس سیکشن ایریا	موصل		اسٹیل وائر آرمر
	تانبا	ایلومینیم	پھنسے ہوئے تانبے کے کنڈکٹر کے ساتھ کیبلز
	تانبا	ایلومینیم	2 کور	3 کور	4 کور	5 کور
ملی میٹر²	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

شرح شدہ وولٹیج 0.6/1kV XLPE موصلیت پاور کیبل
ایمپیئرز میں کرنٹ لے جانے کی صلاحیت (A)
محیطی درجہ حرارت: ہوا میں: 40 ℃، زمین میں: 25 ℃
کنڈکٹر درجہ حرارت: 90 ℃
مٹی کی حرارتی مزاحمت کا گتانک: 1.0k·m/W
قسم	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
کور کی تعداد	سنگل کور				ملٹی کور
کراس سیکشن ایریا، ملی میٹر²	ہوا میں		زمین میں		ہوا میں		زمین میں
کراس سیکشن ایریا، ملی میٹر²	کیو	ال	کیو	ال	کیو	ال	کیو	ال
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
نوٹ: سنگل کور کیبلز کا آرمر غیر مقناطیسی مواد سے بنا ہے۔
