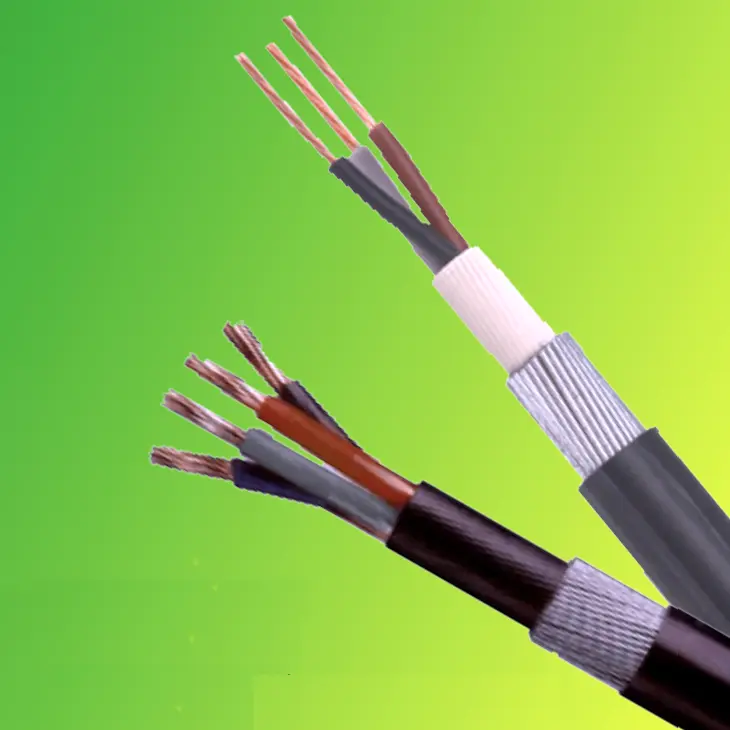

BS 6724 پاور کیبل

BS 6724 پاور کیبل کی براہ راست فیکٹری قیمتیں حاصل کرنے کے لیے، آپ Beida کو اپنے سپلائر کے طور پر منتخب کر سکتے ہیں۔ اس قسم کی کیبل برطانوی معیارات کے مطابق ہے اور اسے بجلی کی فراہمی اور کنٹرول لائنوں کے لیے استعمال کیا جا سکتا ہے۔ کیبل ہالوجن سے پاک، کم دھواں والی میان سے محفوظ ہے۔ آگ لگنے کی صورت میں، یہ کیبل بہت کم دھواں پیدا کرتی ہے، اور دھواں غیر زہریلا ہوتا ہے۔ یہ گنجان آباد علاقوں میں استعمال کے لیے موزوں ہے، اور اسے عمارتوں کے اندر نصب کیا جا سکتا ہے یا براہ راست زیر زمین دفن کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Beida چین میں کیبلز اور تاروں کا پیشہ ور سپلائر ہے۔ مصنوعات کے ڈھانچے کے لحاظ سے، ہماری BS 6724 پاور کیبل کراس لنکڈ پولی تھیلین (XLPE) موصلیت اور ہالوجن سے پاک، کم دھوئیں والی پولی اولفن میان کا استعمال کرتی ہے، جس میں اسٹیل وائر آرمر لیئر کے ساتھ مل کر ملٹی لیئرڈ پروٹیکشن سسٹم بنتا ہے۔ ہالوجن سے پاک، کم دھواں والی میان کے اہم حفاظتی فوائد ہیں۔ آگ کے سامنے آنے پر، یہ نہ صرف انتہائی کم مقدار میں دھواں چھوڑتا ہے، محیطی روشنی کی ترسیل پر دھوئیں کے اثرات کو کم کرتا ہے اور فرار کی نمائش کو یقینی بناتا ہے، بلکہ غیر زہریلا اور غیر سنکنار دھواں بھی پیدا کرتا ہے، ثانوی چوٹوں کو روکتا ہے اور گنجان آباد علاقوں کی حفاظت کی ضروریات کو مکمل طور پر پورا کرتا ہے۔

کیبلز سنگل کور سے لے کر 48 کور تک مختلف خصوصیات میں دستیاب ہیں۔ کنڈکٹر اعلی معیار کے اینیلڈ تانبے سے بنے ہیں، بہترین چالکتا پیش کرتے ہیں۔ موصلیت کی تہہ اعلی موصلیت کی طاقت کا حامل ہے اور محفوظ آپریشن کو یقینی بنانے کے لیے وولٹیج کی جانچ سے گزر چکی ہے۔ چاہے صنعتی پلانٹس میں بجلی کی ترسیل، بلند و بالا عمارتوں میں وائرنگ، یا زیر زمین پائپ لائنوں میں بجلی کی تقسیم کے لیے، Tianjin Beida BS 5467 پاور کیبلز قابل اعتماد حل فراہم کرتی ہیں، پیشہ ورانہ معیار کے ساتھ بجلی کی ترسیل کے لیے ٹھوس حفاظتی رکاوٹیں کھڑی کرتی ہیں۔

مصنوعات کی ساخت

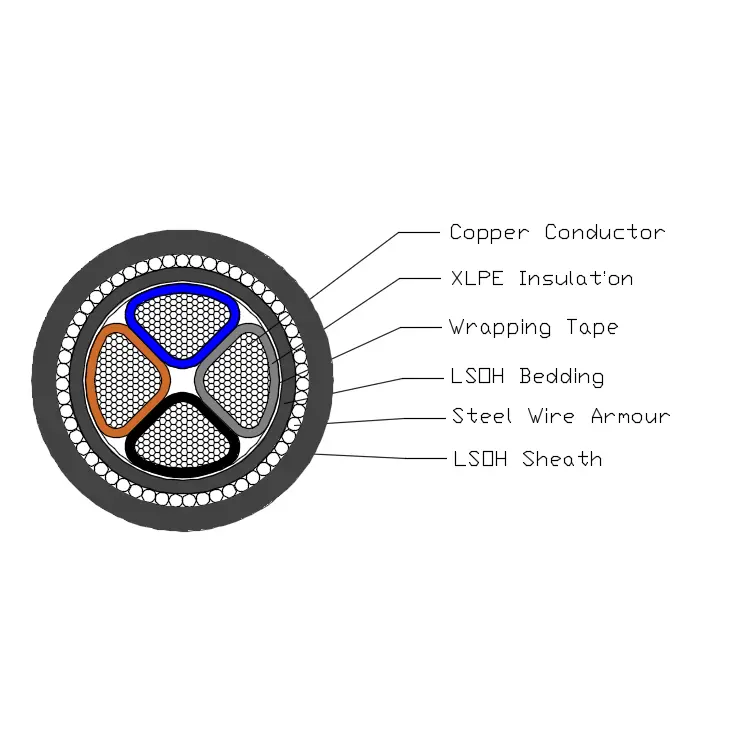

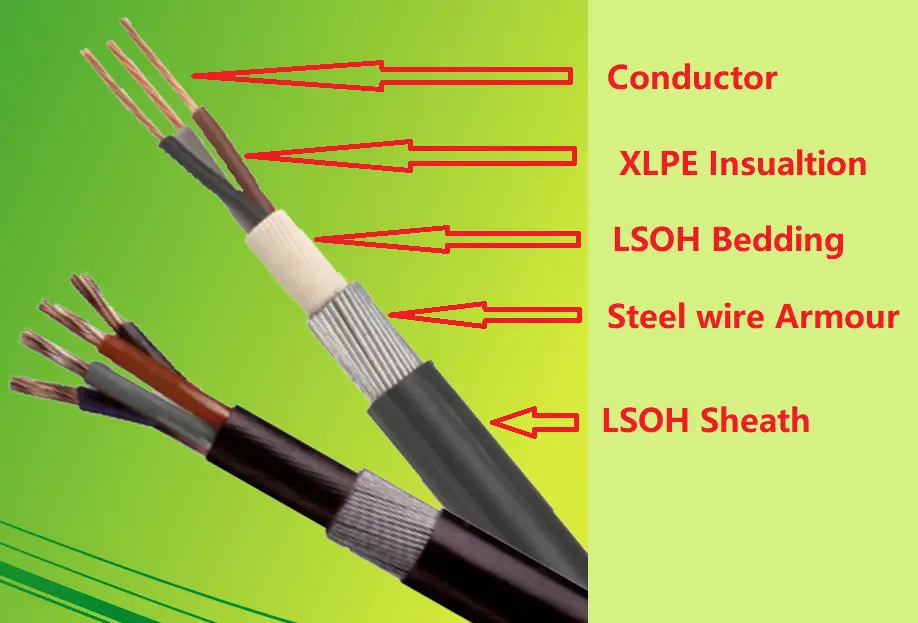

BS 6724 پاور کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC بیڈنگ، اسٹیل وئیر آرمر اور LSOH میان پر مشتمل ہے۔

کنڈکٹر: ٹھوس کاپر یا ایلومینیم کنڈکٹر، سرکلر یا شکل والا، کلاس 2 سے BS EN 60228۔

موصلیت: BS 7655-1.3 کے مطابق XLPE قسم GP8

بنیادی رنگ: 1 کور: پیدا ہوا یا نیلا۔

2 کور: پیدا ہوا، نیلا

3 کور: پیدا ہوا، سیاہ، گرے

4 کور: نیلا، پیدا ہوا، سیاہ، گرے

5 کور: سبز/پیلا، نیلا، پیدا ہوا، سیاہ، گرے

5 coes سے اوپر: سیاہ نمبر کے ساتھ سفید کور

بستر: بستر کو کیبل کے آپریٹنگ درجہ حرارت کے مطابق LSOH پولیمرک مواد کو نکالا جانا چاہئے۔

اسٹیل وائر آرمر: سنگل کور کیبل: ایلومینیم وائر آرمر

ملٹی کور کیبل: اسٹیل وائر آرمر

بیرونی میان: میان کو BS 7655-6.1 میں بیان کردہ LSOH مواد سے نکالا جائے گا۔

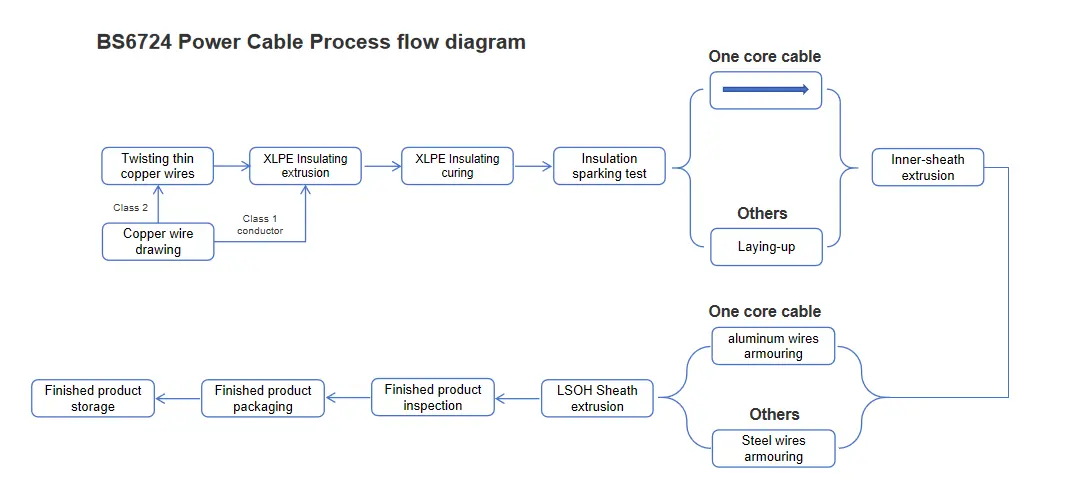

عمل کے بہاؤ کا خاکہ

کارکردگی کا پیرامیٹر

BS 6724 پاور کیبل میں 600/1000kV کا ریٹیڈ وولٹیج ہے، جو گاڑیوں کی ہائی وولٹیج آپریٹنگ ضروریات کو آسانی سے کم کرتا ہے۔ اس نے بغیر کسی خرابی کے 3.5kV وولٹیج کے ساتھ 5 منٹ کے سخت تناؤ کا مقابلہ کیا، مستحکم اور قابل اعتماد موصلیت کی کارکردگی کا مظاہرہ کیا۔

پروڈکٹ میں آپریٹنگ درجہ حرارت کی ایک وسیع رینج ہے، 0℃ سے +90℃ تک۔ انتہائی اعلی درجہ حرارت والے ماحول میں بھی، یہ شارٹ سرکٹ کے حالات میں +250℃ تک درجہ حرارت کو برداشت کر سکتا ہے، جس سے یہ مختلف VGA ایپلی کیشنز کے لیے موزوں ہے۔

یہ انتہائی لچکدار ہے، اس کے بیرونی قطر کے کم از کم موڑنے والے رداس سے 12 گنا زیادہ لچکدار اور آسان وائرنگ کی اجازت دیتا ہے، تنصیب کی جگہ سے قطع نظر۔ مزید برآں، اس کی روشنی کے اخراج کی سطح BS EN 60332-1-2 کے معیارات پر پورا اترتی ہے، اس کی ہالوجن سے پاک کارکردگی IEC 60754 اور EN 50267 سے تصدیق شدہ ہے، اور اس کے دھوئیں کی کثافت IEC 61034 اور EN 50268 کی ضروریات کو پورا کرتی ہے، اس کی حفاظت کو زیادہ سے زیادہ ماحول دوست بناتی ہے۔

ساخت کا سائز

کنڈکٹر اور آرمر کی زیادہ سے زیادہ مزاحمت
20 ℃ پر سنگل کور کیبل کے لیے
قسم	20 ℃ پر زیادہ سے زیادہ مزاحمت
کنڈکٹر کا برائے نام کراس سیکشن ایریا	موصل		ایلومینیم وائر آرمر
کنڈکٹر کا برائے نام کراس سیکشن ایریا	تانبا	ایلومینیم	پھنسے ہوئے تانبے کے کنڈکٹر کے ساتھ کیبلز	پھنسے ہوئے ایلومینیم کنڈکٹر کے ساتھ کیبلز
ملی میٹر²	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

کنڈکٹر اور آرمر کی زیادہ سے زیادہ مزاحمت
20 ℃ پر 2 سے 5 کور تک کیبل کے لیے
قسم	20 ℃ پر زیادہ سے زیادہ مزاحمت
کنڈکٹر کا برائے نام کراس سیکشن ایریا	موصل		اسٹیل وائر آرمر
	تانبا	ایلومینیم	پھنسے ہوئے تانبے کے کنڈکٹر کے ساتھ کیبلز
	تانبا	ایلومینیم	2 کور	3 کور	4 کور	5 کور
ملی میٹر²	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر	کلومیٹر
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

شرح شدہ وولٹیج 0.6/1kV XLPE موصلیت پاور کیبل
ایمپیئرز میں کرنٹ لے جانے کی صلاحیت (A)
محیطی درجہ حرارت: ہوا میں: 40 ℃، زمین میں: 25 ℃
کنڈکٹر درجہ حرارت: 90 ℃
مٹی کی حرارتی مزاحمت کا گتانک: 1.0k·m/W
قسم	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
کور کی تعداد	سنگل کور				ملٹی کور
کراس سیکشن ایریا، ملی میٹر²	ہوا میں		زمین میں		ہوا میں		زمین میں
کراس سیکشن ایریا، ملی میٹر²	کیو	ال	کیو	ال	کیو	ال	کیو	ال
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
نوٹ: سنگل کور کیبلز کا آرمر غیر مقناطیسی مواد سے بنا ہے۔
