BS 6346 پاور کیبل

Tianjin Beida ایک چائنا BS 6346 پاور کیبل بنانے والا اور سپلائر ہے۔ اس قسم کی کیبل کو کم وولٹیج کے نظام میں بجلی کی فراہمی اور کنٹرول لائنوں کے لیے استعمال کیا جا سکتا ہے۔ کیبل کو پیویسی کے ذریعہ موصل اور میان کیا جاتا ہے اور اسٹیل وائر آرمر سے محفوظ کیا جاتا ہے۔ کیبل تناؤ اور دباؤ کا مقابلہ کر سکتی ہے۔ اسے عمارتوں کے اندر نصب کیا جاسکتا ہے یا براہ راست زیر زمین دفن کیا جاسکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایک پیشہ ور کارخانہ دار کے طور پر، Beida کی BS 6346 پاور کیبل سٹیل وائر آرمر ڈیزائن کے ساتھ اعلی درجے کی PVC موصلیت اور میان مواد کو اپناتی ہے، جو کیبل کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لیے بیرونی تناؤ اور دباؤ کا مؤثر طریقے سے مقابلہ کر سکتی ہے۔ BS 6346 پاور کیبلز اعلیٰ سطح کی حفاظت اور استحکام پیش کرتی ہیں، چاہے عمارتوں کے اندر نصب ہوں یا براہ راست زیر زمین دفن ہوں۔ اس کا کاپر کنڈکٹر، پی وی سی کشن اور اسٹیل وائر آرمر ڈیزائن کیبل کو پیچیدہ ماحول میں جسمانی دباؤ کو برداشت کرنے، پاور سسٹم کے نارمل آپریشن کو یقینی بنانے اور اس مسئلے کو حل کرنے کے قابل بناتا ہے کہ روایتی پاور کیبلز کو سخت ماحول میں آسانی سے نقصان پہنچایا جاتا ہے۔

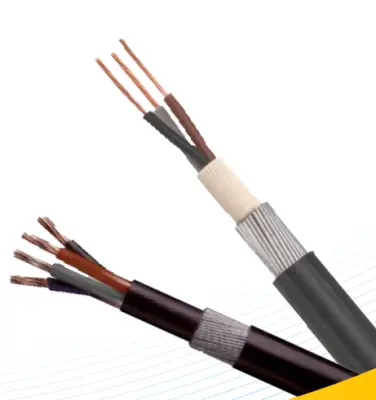

مصنوعات کی ساخت

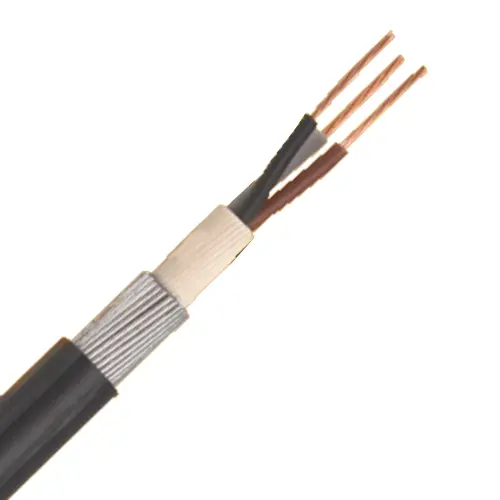

Bs 6346 Power Cable

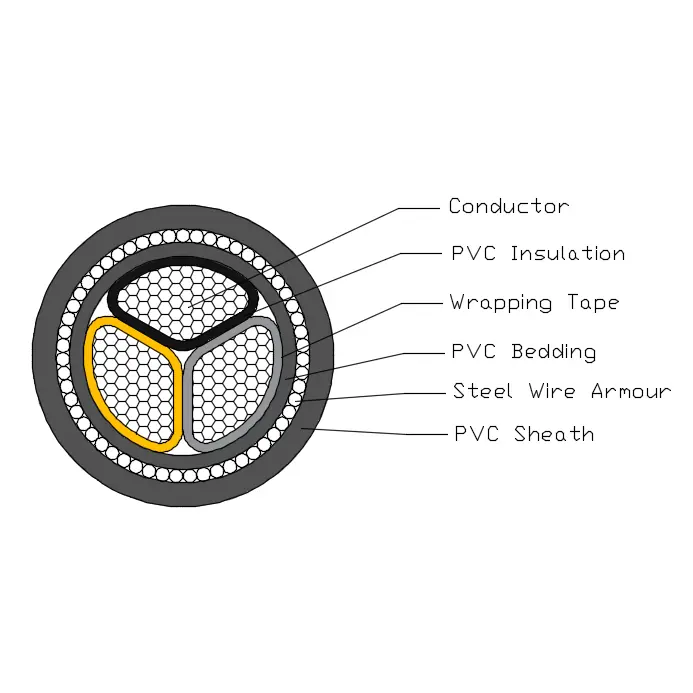

BS 6346 پاور کیبل ایک T1R کاپر کنڈکٹر، پی وی سی موصلیت، پی وی سی بیڈنگ، اسٹیل وئیر آرمر اور پی وی سی میان پر مشتمل ہے۔

کنڈکٹر: ٹھوس کاپر یا ایلومینیم کنڈکٹر، سرکلر یا شکل والا، کلاس 2 سے BS EN 60228۔

موصلیت: BS 7655-1.3 کے مطابق PVC قسم GP8

بنیادی رنگ: 1 کور: پیدا ہوا یا نیلا۔

2 کور: پیدا ہوا، نیلا

3 کور: پیدا ہوا، سیاہ، گرے

4 کور: نیلا، پیدا ہوا، سیاہ، گرے

5 کور: سبز/پیلا، نیلا، پیدا ہوا، سیاہ، گرے

5 coes سے اوپر: سیاہ نمبر کے ساتھ سفید کور

بستر: بستر کو کیبل کے آپریٹنگ درجہ حرارت کے مطابق LSOH پولیمرک مواد کو نکالا جانا چاہئے۔

اسٹیل وائر آرمر: سنگل کور کیبل: ایلومینیم وائر آرمر

ملٹی کور کیبل: اسٹیل وائر آرمر

بیرونی میان: میان کو BS 7655 میں مخصوص PVC قسم TM1 مواد سے نکالا جائے گا۔

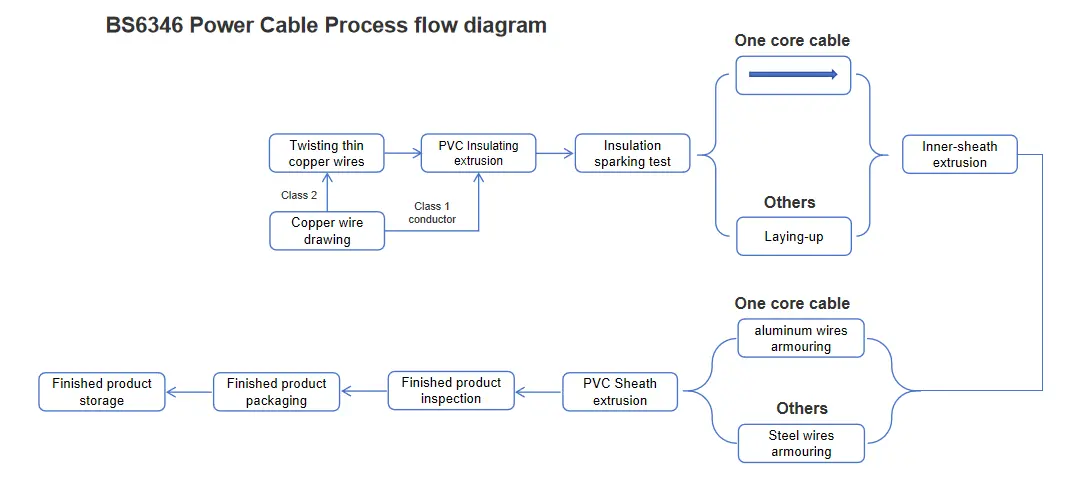

عمل کے بہاؤ کا خاکہ

Bs 6346 Power Cable

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 600/1000kV

ٹیسٹ وولٹیج: 5 منٹ کے لیے 3.5kV کوئی خرابی نہیں ہوئی۔

کام کرنے کا درجہ حرارت: 0º C سے +60 ºC

شارٹ سرکٹ درجہ حرارت: +160 ºC

کم از کم موڑنے کا رداس: 12*OD؛

فلیم ریٹراڈینٹ: BS EN 60332-1-2

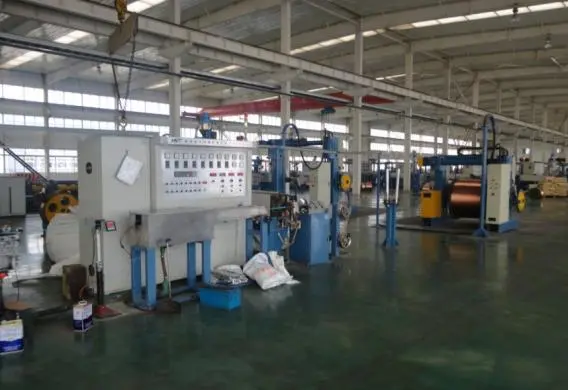

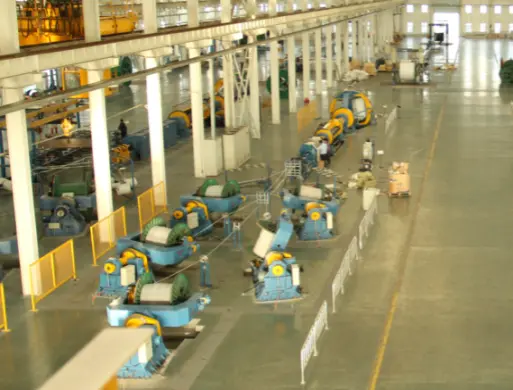

پیداوار اور معائنہ کا سامان

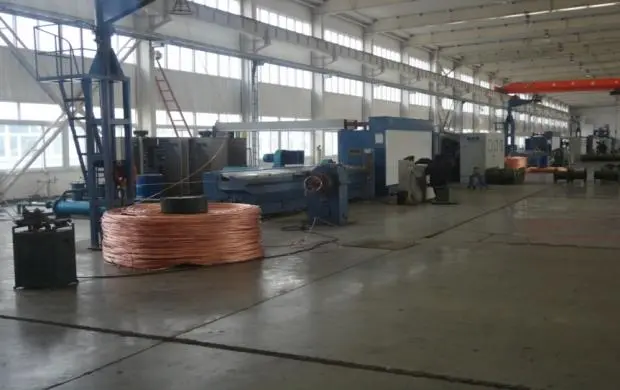

ڈرائنگ مشین

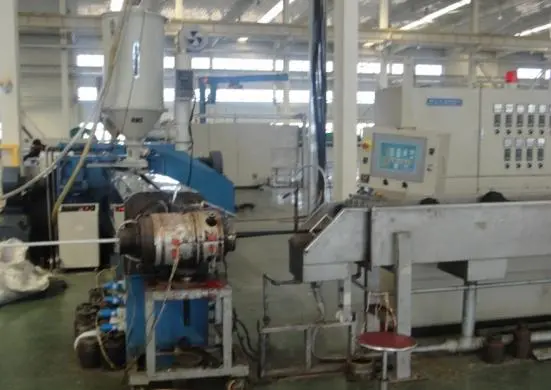

موصلیت extruder

کیبل سابق

میان نکالنے والا

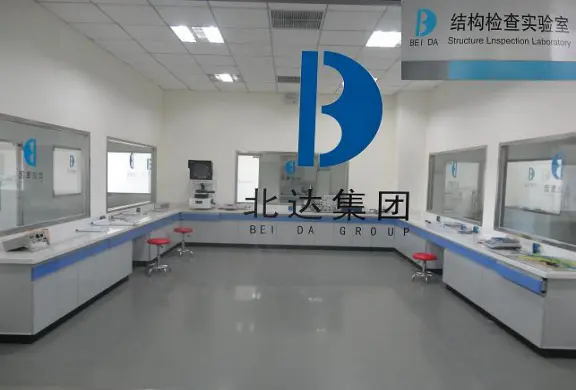

ساختی اور برقی کارکردگی لیبارٹری

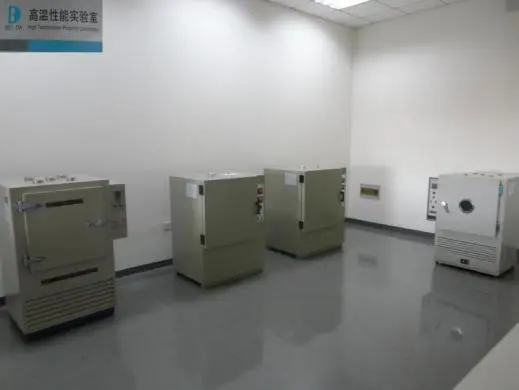

گرمی کی عمر بڑھنے والا چیمبر

ایمپیئر میں موجودہ لے جانے کی صلاحیت (A)

درجہ بندی شدہ وولٹیج 0.6/1kV PVC موصلیت پاور کیبل ایمپیئرز میں کرنٹ لے جانے کی صلاحیت（A） محیطی درجہ حرارت： ہوا میں：40℃، زمین میں：25℃ کنڈکٹر کا درجہ حرارت：70℃ مٹی کی تھرمل مزاحمتی گتانک：1.0kW
درجہ بندی شدہ وولٹیج 0.6/1kV PVC موصلیت پاور کیبل ایمپیئرز میں کرنٹ لے جانے کی صلاحیت（A） محیطی درجہ حرارت： ہوا میں：40℃، زمین میں：25℃ کنڈکٹر کا درجہ حرارت：70℃ مٹی کی تھرمل مزاحمتی گتانک：1.0kW
قسم	CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/AWA/PVC، AL/PVC/PVC/AWA/PVC				CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/SWA/PVC، AL/PVC/PVC/SWA/PVC
کور کی تعداد	سنگل کور				ملٹی کور
کراس سیکشن ایریا، ملی میٹر²	ہوا میں		زمین میں		ہوا میں		زمین میں
کراس سیکشن ایریا، ملی میٹر²	کیو	ال	کیو	ال	کیو	ال	کیو	ال
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
نوٹ: سنگل کور کیبلز کا آرمر غیر مقناطیسی مواد سے بنا ہے۔
