XLPE موصل PVC شیتھڈ غیر بکتر بند MV کیبل

1989 میں اپنے قیام کے بعد سے، بیڈا گروپ چین میں پاور کیبلز کے شعبے میں صنعت کے سالوں اور بہترین ٹیکنالوجی کی وجہ سے ایک بینچ مارک مینوفیکچرر بن گیا ہے۔ گہری R&D صلاحیت اور بھرپور صنعت کے تجربے والی کمپنی کے طور پر، ہماری XLPE انسولیٹڈ PVC شیتھڈ نان آرمرڈ MV کیبلز کو ان کے اعلی استحکام اور اعلی کارکردگی کے لیے شہری پاور گرڈز، صنعتی اور کان کنی کے اداروں اور بلند و بالا عمارتوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ سخت کوالٹی کنٹرول سسٹم اور سنگھوا یونیورسٹی، نانکائی یونیورسٹی اور دیگر مستند اکائیوں کے ساتھ طویل مدتی تعاون کے ساتھ، ہماری مصنوعات کو مارکیٹ میں بہت زیادہ پہچانا گیا ہے، جو صارفین کو محفوظ اور قابل اعتماد پاور ٹرانسمیشن حل فراہم کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تیانجن بیڈا ایک چائنا XLPE موصل پیویسی شیتھڈ نان آرمرڈ MV کیبل بنانے والا اور سپلائر ہے۔ یہ کیبلز بڑے پیمانے پر پاور سسٹم میں استعمال ہوتی ہیں۔ یہ شہری پاور گرڈز، صنعتی اور کان کنی کے اداروں اور بلند و بالا عمارتوں کی "طاقت کی شریان" کے طور پر کام کرتا ہے، اور یہ 10,35 kV ہائی وولٹیج بجلی سب اسٹیشنوں سے مختلف پاور ٹرمینلز تک منتقل کر سکتا ہے۔

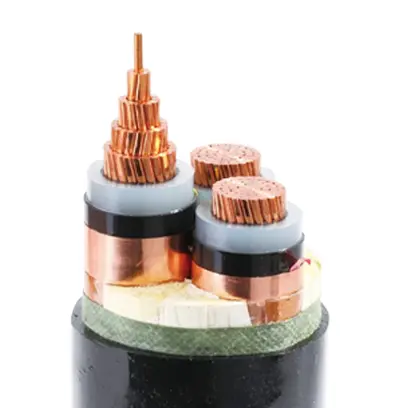

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

درمیانی وولٹیج کیبلز کا انتخاب

1. وولٹیج کی سطح کے مطابق منتخب کریں، عام طور پر استعمال ہونے والی کیبل کی سطح 3.6/6 kV، 6/10 kV، 8.7/15kV، 12/20 kV، 18/30 kV；26/35 kV ہے

2. سامان کی طاقت یا موجودہ منتقلی کے مطابق منتخب کریں، اس کرنٹ کا حساب لگائیں جسے سامان کی طاقت کے مطابق استعمال کرنے کی ضرورت ہے، اور پھر کیبل امپیسٹی ٹیبل کے مطابق منتخب کریں۔ اس کے علاوہ، کیبل کی لمبائی کا استعمال کرتے ہوئے کیبل کے وولٹیج ڈراپ کا حساب لگانا ضروری ہے، اور وولٹیج ڈراپ 5% سے زیادہ نہیں ہو سکتا۔

کیبل کی قسم	ساختی خصوصیات	درخواست کے منظرنامے۔	ممنوعہ منظر
XLPE موصل پیویسی شیتھڈ آن آرمرڈ MV کیبل	غیر مسلح، ہلکا پھلکا اور لچکدار	اندرونی، سرنگ، کیبل خندق، پائپ بچھانے	بڑی میکانی قوتوں کا سامنا نہیں کر سکتا، پتھر کے علاقے میں براہ راست دفن نہیں کیا جانا چاہئے
XLPE موصل PVC شیٹڈ STA MV کیبل	سٹیل ٹیپ آرمرنگ	مضبوط کمپریشن مزاحمت والے علاقے، براہ راست زیر زمین دفن اور مکینیکل نقصان کے لیے حساس	اونچی ڈراپ کے ساتھ عمودی بچھانے کے لیے موزوں نہیں (پسلنے میں آسان)
XLPE موصل پیویسی شیٹڈ SWA MV کیبل	عمدہ اسٹیل وائر کوچ، اعلی تناؤ کی طاقت	زیادہ گرنے کے حالات (جیسے شافٹ)، بارودی سرنگیں، پانی کے اندر	زیادہ قیمت، عام طور پر اس ماڈل کے بغیر زمین پر رکھی جاتی ہے۔
LSZH MV CALBES	ہالوجن فری، کم دھواں، شعلہ retardant	اونچی عمارتیں، سب وے، ہسپتال اور دیگر مقامات جہاں آگ سے تحفظ کے اعلی تقاضے ہیں۔	-

مصنوعات کی ساخت

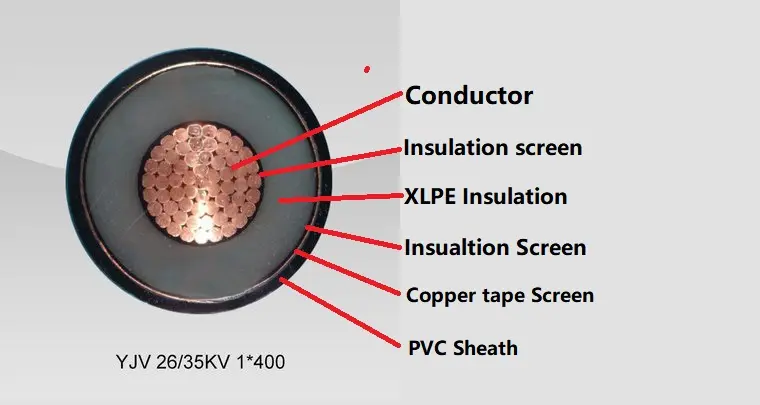

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE انسولیٹڈ PVC شیتھڈ نان آرمرڈ MV کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل ٹیپ آرمر اور PVC شیتھ پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008۔

موصلیت: XLPE موصلیت، موصلیت کی موٹائی، مواد کی خاصیت IEC 60502-2 اور GB/T 12706.2，GB/T 12706.3 کے مطابق ہوگی۔

کنڈکٹر شیلڈ: کنڈکٹر شیلڈ ایکسٹروڈڈ سیمی کنڈکٹیو نان میٹالک میٹریل پر مشتمل ہو گی، اور باہر نکالے گئے سیمی کنڈکٹیو میٹریل کو موصلیت کے ساتھ قریب سے جوڑا جائے گا۔

موصلیت کی شیلڈ: موصلیت کی ڈھال غیر دھاتی سیمی کنڈکٹیو پرت اور دھاتی پرت پر مشتمل ہوگی۔ ہر موصل تار کے کور کو غیر دھاتی سیمی کنڈکٹیو پرت کے ساتھ براہ راست باہر نکالا جائے گا اور اسے مضبوطی سے موصل تار کے کور یا چھیلنے کے قابل بنایا جائے گا۔ پھر، دھاتی شیلڈ کی تہہ کو غیر دھاتی سیمی کنڈکٹیو تہہ کے باہر اوورلیپ کیا جائے گا، اور IEC 60502-2، GB/T 12706.2 اور GB/T 12706.3 کی ضروریات پوری کی جائیں گی۔

بیرونی میان: پی وی سی میان میان کی موٹائی، مواد کی خاصیت IEC 60502.2 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant PVC بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 3.6/6 kV سے 18/30 kV؛ 26/35 kV

ٹیسٹ وولٹیج: پاور فریکوئنسی ٹیسٹ وولٹیج 3.5U0 ہوگا، اور ٹیسٹ 5 منٹ تک بغیر کسی خرابی کے کیا جائے گا۔

شرح شدہ وولٹیج U0/U	زیادہ سے زیادہ وولٹیج ام	ٹیسٹ وولٹیج KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

کنڈکٹر کا زیادہ سے زیادہ آپریٹنگ درجہ حرارت: 90 ºC

شارٹ سرکٹ درجہ حرارت: +250 ºC

موصلیت کی موٹائی:

شرح شدہ وولٹیج U0/U	موصلیت کی موٹائی:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

کیبل جامع ٹیسٹ، کوالٹی اشورینس فکر سے پاک!

معمول کے ٹیسٹ میں، بہترین کارکردگی کو یقینی بنانے کے لیے کنڈکٹر DC مزاحمت، AC وولٹیج اور جزوی ڈسچارج سختی سے قومی معیارات اور IEC کے معیارات کے مطابق ہیں۔ نمونے لینے کے ٹیسٹ میں، کنڈکٹر کا ڈھانچہ، موصلیت کا سائز اور تھرمل لمبا معیار کے مطابق ہے، اور معیار قابل اعتماد ہے۔ قسم کا ٹیسٹ زیادہ جامع ہے، جو آپ کے کیبل سیفٹی ایسکارٹ کے لیے، موصلیت کی میان کی مکینیکل اور فزیکل خصوصیات، برقی خصوصیات، اور سنگل اور بنڈل فلیم ریٹارڈنٹ ٹیسٹوں کا احاطہ کرتا ہے، یہ سب GB/T اور IEC کے معیارات کے مطابق ہیں!

مصنوعات کی تنصیب کے حالات:

XLPE موصل PVC شیتھڈ غیر بکتر بند MV کیبل، تنصیب کا محیط درجہ حرارت 0º سے کم نہیں ہونا چاہیے۔

تنصیب کے وقت کیبل کا کم از کم موڑ رداس

پروجیکٹ	سنگل کور کیبل		ملٹی کور کیبل
پروجیکٹ	غیر مسلح	بکتر بند	غیر مسلح	بکتر بند
تنصیب کے وقت کیبل کا کم از کم موڑ رداس	20D	15D	15D	12D
کنکشن بکس اور ٹرمینیشنز کے قریب کیبلز کا کم از کم موڑنے والا رداس	15D	12D	12D	10D
نوٹ: D کیبل کا بیرونی قطر ہے۔

محفوظ، زیادہ موثر پاور ٹرانسمیشن کے لیے ابھی خریدیں۔

کراس سے منسلک پولی تھیلین موصل پیویسی شیتھڈ غیر آرمرڈ پاور کیبل کا انتخاب نہ صرف اعلیٰ معیار کا عزم ہے بلکہ طویل مدتی مستحکم آپریشن کی ضمانت بھی ہے۔ اس کیبل کی پائیداری، کم دیکھ بھال کے اخراجات اور ٹرانسمیشن کی اعلی کارکردگی کاروباری اداروں کو لاگت میں خاطر خواہ بچت لا سکتی ہے اور پاور سسٹم کی مجموعی کارکردگی کو نمایاں طور پر بہتر بنا سکتی ہے۔ کیبل کا طویل مدتی استعمال بجلی کی خرابی کی وجہ سے ہونے والے دیکھ بھال اور متبادل کے اخراجات کو بہت کم کر سکتا ہے، اس طرح کاروباری اداروں کے لیے سرمایہ کاری پر زیادہ منافع ملتا ہے۔
