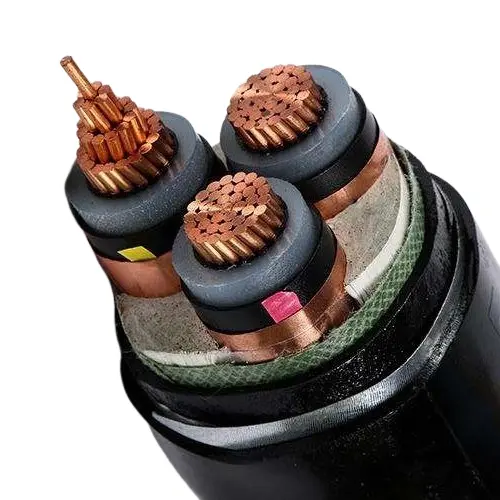

XLPE موصل PVC شیٹڈ STA MV کیبل

Tianjin Beida، XLPE Insulated PVC Sheathed STA MV کیبلز کے ایک پیشہ ور مینوفیکچرر اور سپلائر کے طور پر، پاور ٹرانسمیشن اور ڈسٹری بیوشن فیلڈ کے لیے محفوظ اور قابل اعتماد کیبل مصنوعات فراہم کرنے کے لیے پرعزم ہے۔ کمپنی کی میڈیم وولٹیج اسٹیل ٹیپ کی بکتر بند پاور کیبلز بہترین مکینیکل تحفظ اور ماحولیاتی مزاحمت کی حامل ہیں، براہ راست تدفین کے لیے موزوں ہیں، اور درمیانے درجے کے وولٹیج وولٹ ایمپیئر سسٹم جیسے کہ شہری پاور گرڈز، صنعتی پارکس، انفراسٹرکچر، اور نئی توانائی کی تعمیر میں وسیع پیمانے پر استعمال ہوتی ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پیشہ ور سپلائر، بیڈا کی طرف سے پیش کردہ یہ XLPE انسولیٹڈ PVC شیتھڈ STA MV کیبل کراس لنکڈ پولی تھیلین (XLPE) کو موصلیت کے مواد کے طور پر استعمال کرتی ہے، جس میں بہترین برقی خصوصیات، گرمی کی مزاحمت اور عمر بڑھنے کی مزاحمت ہوتی ہے۔ پولی وینیل کلورائڈ (PVC) بیرونی میان کے ساتھ مل کر، یہ نمی، کیمیائی سنکنرن، اور جسمانی کھرچنے کے خلاف تحفظ کو مزید بڑھاتا ہے۔ اسٹیل ٹیپ آرمر پرت کیبل کو اعلی کمپریسیو اور اثر مزاحمت فراہم کرتی ہے، جو اسے مختلف بچھانے والے ماحول جیسے کہ براہ راست تدفین، سرنگوں اور پائپ لائنوں کے مطابق ڈھالنے کے قابل بناتی ہے۔ یہ خاص طور پر تنصیب کے طریقوں کے لیے موزوں ہے جن کے لیے نالی کے اضافی تحفظ کی ضرورت نہیں ہے اور اسے براہ راست زیر زمین دفن کیا جا سکتا ہے۔

وولٹیج کی سطحوں کے لحاظ سے، مصنوعات میں عام طور پر استعمال ہونے والی متعدد خصوصیات جیسے 3.6/6KV، 6/10KV، 8.7/15KV، 12/20KV، 18/30KV، اور 26/35KV شامل ہیں، جو مختلف میڈیم وولٹیج پاور ٹرانسمیشن اور تقسیم کی ضروریات کو پورا کر سکتے ہیں۔ کیبل کے ڈھانچے کا ڈیزائن سخت ہے، متعلقہ قومی معیارات کے مطابق ہے، اور اس میں طویل مدتی آپریشنل استحکام اور حفاظت کا مارجن ہے۔

درخواستیں:

کراس سے منسلک پولی تھیلین موصل، پی وی سی شیتھڈ، سٹیل ٹیپ بکتر بند پاور کیبلز بنیادی طور پر سٹیل ٹیپ کے تحفظ کی وجہ سے شہری بجلی کی تقسیم، دیہی پاور گرڈز، مائننگ پاور، اور ریل ٹرانزٹ سسٹم میں استعمال ہوتی ہیں۔ ان کا استعمال آلات جیسے سب اسٹیشنز، ڈسٹری بیوشن کیبنٹ، ٹرانسفارمرز اور جنریٹرز کو جوڑنے کے لیے کیا جاتا ہے۔ اس قسم کی کیبل پاور ڈسٹری بیوشن نیٹ ورکس یا صنعتی تنصیبات میں بجلی کی ترسیل کے لیے موزوں ہے۔ اسے براہ راست زیر زمین دفن کیا جاسکتا ہے یا کیبل خندقوں یا کیبل ٹرے میں نصب کیا جاسکتا ہے۔ کیبل بعض دباؤ کو برداشت کر سکتی ہے لیکن تناؤ کی قوت نہیں۔

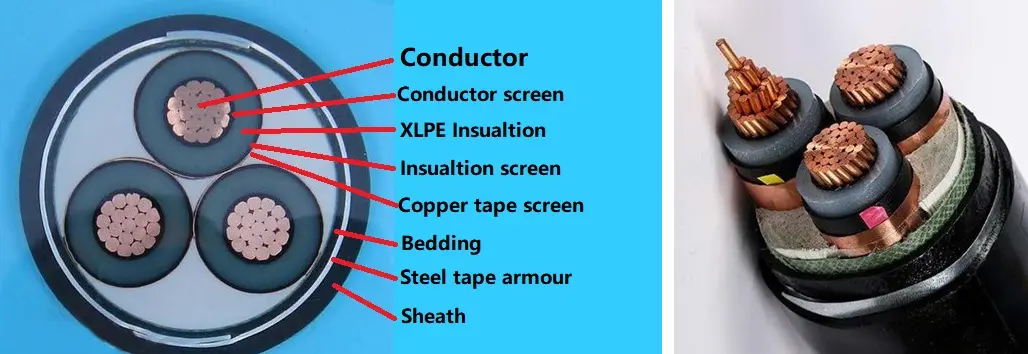

مصنوعات کی ساخت

Xlpe Insulated Pvc Sheathed Sta Mv Cable

XLPE انسولیٹڈ PVC شیتھڈ STA MV کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل ٹیپ آرمر اور PVC میان پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008۔

موصلیت: کراس سے منسلک پولی تھیلین موصلیت， موصلیت کی موٹائی، مواد کی خاصیت IEC 60502-2 اور GB/T 12706.2，GB/T 12706.3 کے مطابق ہوگی۔

کنڈکٹر شیلڈنگ: کنڈکٹر شیلڈنگ کو ایکسٹروڈڈ نیم کنڈکٹیو غیر دھاتی مواد سے بنایا جانا چاہیے، اور باہر نکالے گئے نیم کنڈکٹیو مواد کو موصلیت کے ساتھ مضبوطی سے جوڑا جانا چاہیے۔

موصلیت کی حفاظت: موصلیت کی ڈھال ایک غیر دھاتی سیمی کنڈکٹیو پرت اور ایک دھاتی تہہ کے امتزاج پر مشتمل ہونی چاہیے۔ ایک غیر دھاتی سیمی کنڈکٹیو پرت جو موصلیت کے مرکز سے مضبوطی سے جڑی ہوئی ہے یا اسے چھیل دیا جا سکتا ہے اسے براہ راست ہر موصل کور پر نکالا جانا چاہیے۔ اس کے بعد، ایک دھاتی شیلڈنگ پرت کو غیر دھاتی نیم کنڈکٹیو پرت کے گرد لپیٹا جانا چاہیے۔ اسے IEC 60502-2، GB/T 12706.2، اور GB/T 12706.3 کی دفعات کی تعمیل کرنی چاہیے۔

اندرونی غلاف: اندرونی غلاف کو باہر نکال دیا جائے گا۔ مواد کیبل کے آپریٹنگ درجہ حرارت کے لیے موزوں اور موصل مواد کے ساتھ ہم آہنگ ہونا چاہیے۔

اسٹیل ٹیپ آرمر: ملٹی کور کیبلز میں، آرمر کو ڈبل اسٹیل ٹیپ کی تعمیل کرنے والے اندرونی ڈھکنے پر لگایا جائے گا۔ اے سی پر استعمال کے لیے سنگل کور کیبلز سسٹمز غیر مقناطیسی سٹیل ٹیپ پر مشتمل ہوں گے۔

بیرونی میان: پی وی سی میان، میان کی موٹائی، مواد کی خاصیت IEC 60502.2 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant PVC بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 3.6/6 kV سے 18/30 kV؛ 26/35 kV

ٹیسٹ وولٹیج: پاور فریکوئنسی ٹیسٹ وولٹیج 3.5U0 ہونا چاہیے، اور ٹیسٹ بغیر کسی خرابی کے 5 منٹ تک جاری رہنا چاہیے۔

شرح شدہ وولٹیج U0/U	سب سے زیادہ وولٹیج ام	ٹیسٹ وولٹیج KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

کنڈکٹر کا زیادہ سے زیادہ آپریٹنگ درجہ حرارت: 90 ºC

شارٹ سرکٹ درجہ حرارت: +250 ºC

موصلیت کی موٹائی:

شرح شدہ وولٹیج U0/U	موصلیت کی موٹائی
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

کیبل ٹیسٹ

روٹین کیبل ٹیسٹ میں شامل ہیں: 1) کنڈکٹر DC مزاحمتی ٹیسٹ، GB/T 3956-2008 اور IEC 60228 کے تقاضوں کی تعمیل کرنے کے لیے 20ºC پر DC مزاحمت کی ضرورت ہوتی ہے۔ 2) AC وولٹیج ٹیسٹ، 3.5U0 وولٹیج پر 5 منٹ تک مسلسل، کوئی خرابی نہیں ہونی چاہیے۔ 3) جزوی ڈسچارج ٹیسٹ، GB/T 3048.12 کے مطابق کیا گیا، 10pC سے زیادہ کا کوئی قابل شناخت ڈسچارج 1.73U0 وولٹیج پر پیدا نہیں ہونا چاہیے، اور ٹیسٹ کی حساسیت 10pC یا اس سے زیادہ ہونی چاہیے۔

نمونے لینے کے ٹیسٹ میں بنیادی طور پر شامل ہیں: 1) کنڈکٹر ڈھانچے کا معائنہ، جو GB/T 3956-2008 اور IEC 60228 کے تقاضوں کی تعمیل کرے گا۔ 2) موصلیت، اندرونی استر، سٹیل ٹیپ آرمر اور میان کی ساختی جہتیں IEC 60502.2، GB/T 12706.2-2020 اور GB/T 12706.3-2020 کی ضروریات کو پورا کریں گی۔ 3) تھرمل ایلنگیشن ٹیسٹ، جو GB/T 2951.21-2008 اور IEC 60811-2-1 کے باب 9 کے مطابق کیا جائے گا، اور نتائج متعلقہ معیارات کے مطابق ہوں گے۔

قسم کی جانچ درج ذیل کا احاطہ کرتی ہے: موصلیت اور میان کی مکینیکل اور فزیکل خصوصیات اور برقی خصوصیات IEC 60502.2, GB/T 12706.2-2020 اور GB/T 12706.3-2020 کی ضروریات کو پورا کرتی ہیں۔ سنگل کیبل برننگ ٹیسٹ کو GB/T 19666-2019 اور IEC 60332 کی دفعات کی تعمیل کرنی چاہیے۔ بنڈل فلیم ریٹارڈنٹ ٹیسٹ کو GB/T 19666-2019 اور IEC 60332 کی ضروریات کو بھی پورا کرنا چاہیے۔

مصنوعات کی تنصیب کے حالات:

کیبل کی تنصیب کے دوران محیطی درجہ حرارت

کراس لنکڈ ایتھیلین موصلیت اور پی وی سی میان والی پاور کیبلز کے لیے، تنصیب کے دوران محیطی درجہ حرارت 0°C سے کم نہیں ہونا چاہیے۔

کیبل کی تنصیب کے دوران کم از کم موڑنے کا رداس

پروجیکٹ	سنگل کور کیبل		ملٹی کور کیبل
پروجیکٹ	غیر مسلح	بکتر بند	غیر مسلح	بکتر بند
تنصیب کے دوران کیبل کا کم از کم موڑنے والا رداس	20D	15D	15D	12D
جنکشن بکس اور ٹرمینلز کے قریب کیبلز کا کم از کم موڑنے والا رداس	15D	12D	12D	10D
نوٹ: D کیبل کا بیرونی قطر ہے۔
