XLPE موصل پیویسی شیٹڈ SWA MV کیبل

آپ بیڈا گروپ کو اپنے مینوفیکچرر اور XLPE انسولیٹڈ PVC شیتھڈ SWA MV کیبل کے سپلائر کے طور پر منتخب کر سکتے ہیں۔ ان کے اسٹیل وائر آرمر تحفظ کی وجہ سے، کیبل مضبوط تناؤ کی طاقت اور بیرونی میکانی قوتوں کے خلاف اچھی مزاحمت کے بنیادی فوائد رکھتی ہے۔ وہ ایسے منظرناموں کے لیے موزوں ہیں جن میں تناؤ کی طاقت کی ضرورت ہوتی ہے، جیسے کہ اونچی ڈراپ اونچائی اور عمودی تنصیبات۔ یہ کیبلز ٹرانسمیشن اور ڈسٹری بیوشن نیٹ ورکس یا صنعتی تنصیبات میں بجلی کی ترسیل کے لیے لاگو ہوتی ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

بیڈا گروپ کے پاس XLPE انسولیٹڈ PVC شیتھڈ SWA MV کیبل پیش کرنے کا 30 سال سے زیادہ کا تجربہ ہے، ہم آپ کے مینوفیکچرر اور سپلائر بن سکتے ہیں، اپنی مرضی کے مطابق خدمات پیش کر سکتے ہیں۔

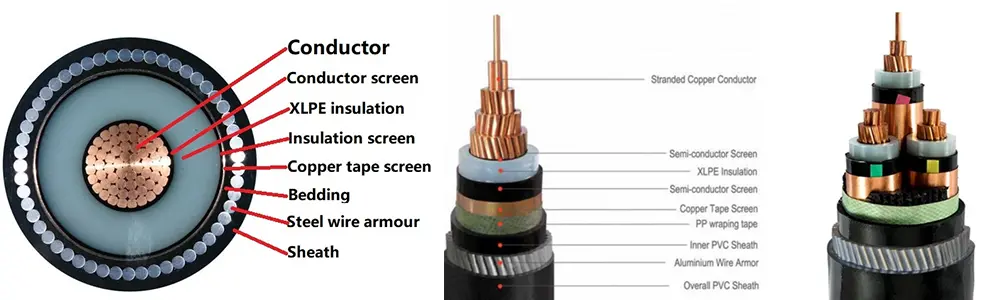

مصنوعات کی ساخت

Xlpe Insulated Pvc Sheathed Swa Mv Cable

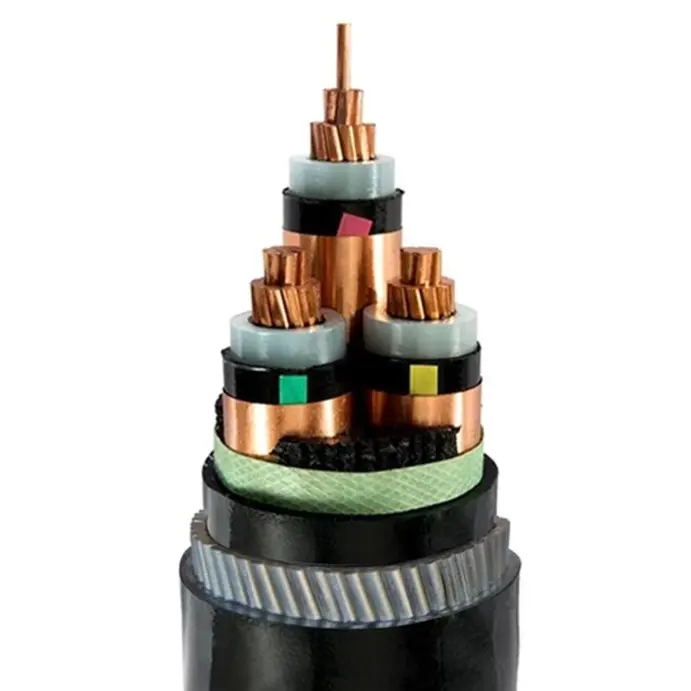

XLPE انسولیٹڈ PVC شیتھڈ SWA MV کیبل T1R کاپر کنڈکٹر، XLPE موصلیت، PVC ریپنگ ٹیپ اسٹیل وائر آرمر اور PVC میان پر مشتمل ہے۔

کنڈکٹر: کاپر یا ایلومینیم کنڈکٹر، گول اسٹینڈ یا شکل والا، کلاس 2 سے IEC 60228

اور GB/T 3956-2008۔

موصلیت: کراس سے منسلک پولی تھیلین موصلیت， موصلیت کی موٹائی، مواد کی خاصیت IEC 60502-2 اور GB/T 12706.2，GB/T 12706.3 کے مطابق ہوگی۔

کنڈکٹر شیلڈنگ: کنڈکٹر شیلڈنگ ایکسٹروڈڈ سیمی کنڈکٹنگ غیر دھاتی مواد پر مشتمل ہونی چاہئے، جو موصلیت سے مضبوطی سے منسلک ہونی چاہئے۔

موصلیت کی حفاظت: موصلیت کی حفاظت ایک غیر دھاتی سیمی کنڈکٹیو پرت اور ایک دھاتی تہہ کے امتزاج پر مشتمل ہونی چاہئے۔ ہر موصل تار کور کو ایک غیر دھاتی سیمی کنڈکٹیو پرت کے ساتھ براہ راست نکالا جانا چاہئے جو موصل تار کے کور سے مضبوطی سے جڑی ہوئی ہے یا اسے چھلکا جا سکتا ہے۔ اس کے بعد، ایک دھاتی شیلڈنگ پرت کو اوورلیپ کیا جانا چاہیے اور غیر دھاتی نیم موصل پرت کے گرد لپیٹنا چاہیے، اور اسے IEC 60502-2، GB/T 12706.2، اور GB/T 12706.3 کی دفعات کی تعمیل کرنی چاہیے۔ مواد کیبل کے آپریٹنگ درجہ حرارت کے لیے موزوں اور موصل مواد کے ساتھ ہم آہنگ ہونا چاہیے۔

اسٹیل کی تاروں کا آرمر: ملٹی کور کیبلز میں، اسٹیل کی تاروں کی تعمیل کرنے والے اندرونی ڈھکنے پر آرمر لگایا جائے گا۔ اے سی پر استعمال کے لیے سنگل کور کیبلز نظام غیر مقناطیسی سٹیل کی تاروں پر مشتمل ہوگا۔

بیرونی میان: پی وی سی میان، میان کی موٹائی، مواد کی خاصیت IEC 60502.2 اور GB/T 12706 کے مطابق ہوگی۔

شعلہ retardant کیبل: شعلہ retardant PVC بیرونی میان مواد استعمال کیا جائے گا. شعلہ retardant درجات کو تین اقسام میں تقسیم کیا جا سکتا ہے: گروپ A، B، اور C۔

کارکردگی کا پیرامیٹر

شرح شدہ وولٹیج: 3.6/6 kV سے 18/30 kV；26/35 kV

ٹیسٹ وولٹیج: پاور فریکوئنسی ٹیسٹ وولٹیج 3.5U0 ہونا چاہیے، اور ٹیسٹ بغیر کسی خرابی کے 5 منٹ تک جاری رہنا چاہیے۔

شرح شدہ وولٹیج U0/U	زیادہ سے زیادہ وولٹیج ام	ٹیسٹ وولٹیج KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

کنڈکٹر کا زیادہ سے زیادہ آپریٹنگ درجہ حرارت: 90 ºC

شارٹ سرکٹ درجہ حرارت: +250 ºC

موصلیت کی موٹائی:

شرح شدہ وولٹیج U0/U	موصلیت کی موٹائی:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

سٹیل وائر آرمرڈ (YJV32, CU/XLPE/PVC/SWA/PVC) اور سٹیل ٹیپ بکتر بند (YJV22, CU/XLPE/PVC/STA/PVC) درمیانے وولٹیج پاور کیبلز کے درمیان موازنہ

پروجیکٹ	باریک سٹیل تار کوچ	ڈبل اسٹیل ٹیپ آرمر (گیپ ریپنگ)	بنیادی فرق
بنیادی مکینیکل خصوصیات	بقایا تناؤ کی طاقت، اعتدال پسند کمپریشن طاقت، اور اچھی لچک	اعلی compressive طاقت، کم ٹینسائل طاقت، اور اوسط موڑنے کی کارکردگی	اسٹیل وائر بکتر بند پاور کیبلز میں زیادہ تناؤ کی طاقت ہوتی ہے۔ اسٹیل ٹیپ بکتر بند پاور کیبلز میں بہترین کمپریسی طاقت ہوتی ہے۔
بچھانے کا طریقہ	عمودی، اونچا قطرہ، پانی کے اندر، اوپر، بڑا اسپین	براہ راست تدفین، نالی، سرنگ (کم تناؤ والا ماحول)
تحفظ کی توجہ	یہ تناؤ کے نقصان اور اثرات کے خلاف مزاحم ہے، اور اچھی نمی اور سنکنرن مزاحمت ہے	بھاری دباؤ کے خلاف مزاحم، تیز چیزوں سے پنکچر، اور چوہا کے کاٹنے سے	YJV32 متحرک بوجھ کے لیے موزوں ہے، جبکہ YJV22 جامد بوجھ کے لیے موزوں ہے
عمل اور لاگت	عمدہ اسٹیل وائر آرمر کا عمل پیچیدہ ہے، مواد کی قیمت زیادہ ہے، اور مجموعی قیمت بھی زیادہ ہے۔	اسٹیل ٹیپ آرمر ٹیکنالوجی بالغ اور نسبتاً کم لاگت ہے۔	جب بجٹ محدود ہو اور کوئی ٹینسائل ڈیمانڈ نہ ہو، YJV22 کو ترجیح دی جاتی ہے۔
موڑ رداس	نسبتاً چھوٹا (اسٹیل کے تاروں کی اچھی لچک کی وجہ سے)	نسبتاً بڑا (اسٹیل ٹیپ ریپنگ وارپنگ کا شکار ہے)	YJV32 محدود جگہوں پر بچھانے کے لیے زیادہ موافق ہے۔

انتخاب کی تجاویز:

1. اگر منظر نامے میں بنیادی طور پر دباؤ کو برداشت کرنا شامل ہے (جیسے براہ راست تدفین، زیر زمین یوٹیلیٹی ٹنل)، اور کوئی خاص ٹینسائل فورس یا اونچائی نہیں ہے، تو اسٹیل ٹیپ آرمر (YJV22, CU/XLPE/PVC/STA/PVC) اس کی زیادہ لاگت کے لیے تجویز کی جاتی ہے۔

2. اگر عمودی بچھانے، بڑا دورانیہ، پانی کے اندر یا اونچی قطرہ شامل ہے، اور محوری تناؤ کی قوت کو برداشت کرنے کی ضرورت ہے، طویل مدتی آپریشنل حفاظت کو یقینی بنانے کے لیے اسٹیل وائر آرمر (YJV32, CU/XLPE/PVC/SWA/PVC) کو ترجیح دی جانی چاہیے۔

3. دونوں کو درمیانے وولٹیج سسٹم کے وولٹیج کی سطح، کنڈکٹر کراس سیکشن، اور بچھانے والے ماحول کے تحفظ کی ضروریات سے مماثل ہونا چاہیے (خصوصی تقاضے جیسے سنکنرن مزاحمت اور شعلہ ریٹارڈنسی کو اضافی طور پر اپنی مرضی کے مطابق بنایا جا سکتا ہے)۔
